Hvað er koparrúta: yfirlit yfir iðnað sem nær yfir efni, framleiðsluferla og notkun á orku og nýrri orku.

Koparrennur eru rafleiðarar sem eru aðallega gerðir úr kopar, venjulega með rétthyrndum eða nær-rétthyrndum-þversniði; Hins vegar, allt eftir hönnun búnaðar, er einnig hægt að framleiða þær með ávölum hornum, trapisulaga formum eða öðrum sérhæfðum sniðum. Samanborið við hefðbundna snúra bjóða koparstraumar upp á stærra skilvirkt leiðandi þversniðssvæði og styttri straumleiðir, sem gerir þær hentugar fyrir notkun eins og afldreifingu, aflbreytingu, hástraumstengingar og innri rafbúnaðarleiðni. Þeir eru orðnir nauðsynlegir leiðandi hlutir í nútíma raforkubúnaði, nýjum orkutækjum, orkugeymslukerfum, iðnaðarstýringum, járnbrautarflutningum og fjarskiptabúnaði.



Hvað varðar efni, eru koparstöngir venjulega framleiddir úr kopar með mikla rafleiðni og framúrskarandi vinnuhæfni; T2 súrefnis-laus kopar (eða sterkur-kopar) er algengur kostur. Hár-hreinleiki kopar lágmarkar viðnámstap við straumflutning á sama tíma og hann býður upp á góða sveigjanleika og mýkt, sem gerir kleift að búa til ýmis mannvirki með ferlum eins og valsingu, stimplun, beygingu, teikningu, vinnslu og suðu. Fyrir rafbúnað sem krefst mikillar straumflutnings-, hefur hreinleiki efnis, leiðni, vélrænni styrkur og varmastöðugleiki bein áhrif á endanlega afköst rúllunnar.



Kjarnahlutverk koparstraums er að auðvelda raforkuflutning og straumdreifingu. Í lág-- og meðal-afldreifikerfum þjóna koparstöngum sem aðalrennur eða greinarleiðarar, sem dreifa afli frá aðfluttu framboði til aflrofa, tengiliða, spennubreyta og annarra álags. Það fer eftir kerfisarkitektúrnum, þá er hægt að stilla þær sem dreifirásir til að safna saman og dreifa straumi innan rafdreifingarskápa, rofabúnaðar og rafdreifikerfa.



Samanborið við snúrur eru koparstraumar með skipulagðari uppbyggingu, bjóða upp á meiri þversniðsnýtingu leiðara og taka upp þéttara, þéttara rými eftir uppsetningu. Þegar háir straumar verða að berast innan búnaðar, dregur notkun breiður-sniðleiðara úr straumþéttleika og bætir hitaleiðni. Í stórum-afldreifingarbúnaði hjálpar rétt hönnun á bilstöngum, fyrirkomulagi og burðarvirkjum að lágmarka staðbundnar hitahækkanir og dregur úr hættu á ófullnægjandi rafmagnsbili milli leiðara.



Koparstöng gegna einnig mikilvægu hlutverki í jarðtengingarkerfum. Þökk sé frábærri rafleiðni og tæringarþol kopars eru kopar jarðtengingar mikið notaðar til að jarðtengja tengingar í rafdreifingarskápum, fjarskiptaskápum, iðnaðarbúnaði og rafkerfum. Hönnun jarðtengdra koparstrauma krefst tillits til nafnbilunarstraums, jarðtengingarkerfisarkitektúrs, uppsetningaraðferða og umhverfisaðstæðna; ekki er hægt að ákvarða öryggismörk eingöngu út frá málum strætisvagns.



Með tilliti til vöruforms er hægt að búa til koparstrauma í ýmsar gerðir-eins og óberar, niðursoðnar, nikkel-húðaðar, einangraðar eða lagskiptar rennur-til að henta sérstökum notkunarþörfum. Berar rúllur eru með einfalda uppbyggingu og eru fyrst og fremst notaðar fyrir innri raftengingar innan búnaðar, en yfirborðshúðun þjónar til að auka oxunarþol, tæringarþol, snertistöðugleika eða lóðahæfni. Fyrir búnað sem er hætta á snertingu manna eða þar sem bil á milli leiðara er takmarkað er rafeinangrun náð með einangrunarumbúðum eða notkun einangrunarefna.



Forskriftir fyrir koparstöng eru verulega mismunandi í hagnýtri verkfræði; breidd, þykkt, lengd og holustaðsetningu verður að ákvarða út frá núverandi einkunnum og uppbyggingu búnaðar. Hægt er að velja staðlaðar forskriftir fyrir staðlaðan orkudreifingarbúnað í samræmi við iðnaðarstaðla. Hins vegar, fyrir -þvingaðar vörur-eins og invertera, orkugeymslukerfi og rafeindastýrikerfi bíla-eru stærðir venjulega hannaðar í tengslum við þrívíddarbygginguna til að tryggja samhæfni milli rafleiðni og vélrænnar uppsetningarkröfur.







Framleiðsla á koparstöngum hefst venjulega með koparstöngum eða plötum, sem nær tilætluðum þversniðsvíddum með plastaflögun.



Veltingur er algeng vinnsluaðferð fyrir ræmur og rúllur; það felur í sér samfellda eða margfalda veltu-til að draga smám saman úr efnisþykkt á sama tíma og breidd vöru og víddarnákvæmni er stjórnað. Færibreytur eins og veltistillingar, efnishiti og nákvæmni búnaðar hafa áhrif á flatleika lokaafurðarinnar, þykktarþol og yfirborðsgæði.



Teikningarferli geta verið notuð fyrir leiðara með smærri-þversnið eða strangar kröfur um víddarnákvæmni. Við teikningu er koparefnið dregið í gegnum tening með ákveðnu sniði, sem minnkar þversniðið smám saman og tryggir samræmdar rúmfræðilegar stærðir. Fyrir vörur sem krefjast margra beygja eða nákvæmrar uppsetningar, verður að stjórna efnishita og vinnuherðingu vandlega til að koma í veg fyrir sprungur eða of mikla aflögun meðan á vinnslu stendur.



Á síðasta vinnslustigi geta koparstöng gengist undir aðgerðir eins og gata, klippingu, beygingu, afslípun, upphleyptingu og staðbundna mótun. Þar sem staðsetning holunnar hefur bein áhrif á nákvæmni uppsetningar, verður gæðaskoðanir að ná yfir holuþvermál, holubil, brúna fjarlægð og burststýringu. Fyrir há-straumtengivirki er einnig nauðsynlegt að forðast óhóflega hálsfestingu nálægt götum; annars getur staðbundinn straumþéttleiki og aukin hitahækkun átt sér stað.



Hönnun sérsniðinna strætisvagna felur venjulega í sér meira en bara að breyta lengd koparstöngarinnar; það krefst samtímis íhugun á raf-, vélrænni og varmahönnunarkröfum. Til dæmis, í rafmagnsskápum sem eru þvingaðir í rými- eða nýjum orkubúnaði, gæti rásstöng þurft margar beygjur til að hreinsa einangrunaríhluti, liða, tengiliði og aðra burðarhluta. Í slíkum tilfellum er alhliða mat á beygjuradíusum, efnisþykkt, holustaðsetningu og samsetningarvikmörkum nauðsynleg til að tryggja að fullunnin vara uppfylli kröfur um uppsetningu.



Yfirborðsmeðferð er annað mikilvægt skref í framleiðsluferlinu. Tinnhúðun eykur oxunarþol og snertistöðugleika, sem gerir það að algengu vali fyrir rafmagnstengingar; Nikkelhúðun býður upp á yfirburða hita- og tæringarþol, sem gerir það hentugt fyrir búnað sem starfar við krefjandi hitauppstreymi eða umhverfisaðstæður. Fyrir forrit sem krefjast rafeinangrunar er hægt að búa til einangrandi hlífðarlög með því að nota hita-hreppandi efni, einangrunarhúð eða aðrar hjúpunaraðferðir.







Mikil rafleiðni kopars er aðalástæðan fyrir víðtækri notkun hans í rafkerfum. Miðað við sama þversniðsflatarmál og notkunaraðstæður, lækka mjög leiðandi efni leiðaraviðnám og draga þannig úr Joule hitunartapi við orkuflutning. Þar af leiðandi, fyrir hástraumsbúnað, er val á leiðaraefni og þversniðsflatarmáli venjulega ákvarðað með útreikningum sem taka tillit til málstraums, leyfilegrar hitahækkunar og uppsetningarumhverfis.



Straumflutningsgeta -straumstanga er ekki fast gildi. Vörur með eins þversnið geta sýnt verulegan mun á leyfilegri straumflutningsgetu- eftir aðstæðum eins og láréttri eða lóðréttri uppsetningu, gerð girðingar (td lokuðum skápum) og kæliaðferðum (náttúruleg kæling á móti þvinguðum loftkælingu). Þess vegna, við verkfræðilega hönnun, ætti ekki að áætla núverandi-burðargetu eingöngu út frá breidd og þykkt samskeyti; í staðinn verða varmaútreikningar að taka tillit til umhverfishita, hitaleiðniskilyrða, bils milli aðliggjandi leiðara og lengd samfelldrar notkunar.



Fyrir há-aflbúnað verður varmahönnun einnig að taka til tengipunkta. Boltar, krumpar og soðnar tengingar geta allar valdið staðbundinni mótstöðu. Vandamál eins og ójafn yfirborð, ófullnægjandi snertiþrýstingur eða mikil yfirborðsoxun geta aukið snertiþol, sem leiðir til staðbundinnar hitahækkunar. Langvarandi útsetning fyrir háum hita getur skert enn frekar áreiðanleika tengingarinnar. Þess vegna verða koparstraumar ekki aðeins að hafa nægilegt þversniðsflatarmál fyrir leiðslu heldur einnig að tryggja stöðuga vélrænni og rafræna afköst á tengipunktum.





Bæði kopar- og álstangir eru algeng leiðandi efni í rafkerfum. Kopar býður almennt upp á yfirburða rafleiðni og vélrænan styrk, sem gerir það mjög hentugur fyrir búnað með plássþröng, háan straumþéttleika og strangar kröfur um áreiðanleika tenginga. Ál, þar sem það er minna þétt, býður upp á kosti í stórum-aflflutningi og þyngd-viðkvæmum forritum; Hins vegar krefjast efniseiginleika þess, yfirborðsoxunareiginleika og tengiaðferðir sérstakar hönnunarsjónarmið.



Munurinn á koparstöngum og strengjum liggur fyrst og fremst í burðarformi þeirra og notkun. Kaplar eru sveigjanlegir, sem gera þeim kleift að taka á móti flóknum leiðum og langa-tengingum. Aftur á móti eru koparstraumar venjulega með föstum-þversniðum og skilgreindum staðbundnum slóðum, sem gerir þær betur hentugar fyrir stutta-vegalengdar-,-straums- og einingatengingar innan búnaðar. Kaplar bjóða upp á meiri sveigjanleika í atburðarásum sem fela í sér tíðar hreyfingar eða umtalsverð samsetningarvikmörk, en koparstraumar auðvelda uppbyggingu samþættingar í kyrrstæðum afldreifingu og umbreytingarbúnaði.



Í háum-þéttleikabúnaði, gera straumbrautir-sem sameina mörg lög af leiðara og einangrunarefnum-minni straumleiðum. Sérstaklega í hátíðniskiptabúnaði hefur bilið á milli leiðara og lykkjusvæðisins áhrif á sníkjuframleiðni; þar af leiðandi hefur geometrísk hönnun straumstanga þróast úr einföldum-straumflytjandi íhlutum í mikilvæga þætti sem krefjast samþættrar hönnunar á rafmagns-, varma- og vélrænni þáttum.





Í lágspennudreifingarskápum og rofabúnaði sjá koparstangir fyrst og fremst við komandi afl, strauma (söfnun) og útgefinn orkudreifingu. Aðalrennur bera venjulega samfelldan rekstrarstraum kerfisins og dreifa raforku til ýmissa álagseininga í gegnum útibússtangir. Fyrir há-afldreifingarbúnað verður að hanna straumabil og einangrunarstoðir vandlega til að uppfylla kröfur varðandi rafmagnsbil, skriðfjarlægð og vélrænan styrk við skammhlaupsaðstæður.-



Inni í tækjum eins og aflrofarum, snertum og liða, geta koparrútur einnig þjónað sem tengileiðarar á milli rafmagnstengla. Fyrir miklar-straumrásir hafa stærð leiðara ekki aðeins áhrif á-straumflutning heldur einnig innra skipulag og hitaleiðni búnaðarins.



Sum búnaðarhönnun notar aðskildar jákvæðar og neikvæðar rúllur til að greina greinilega núverandi brautir og auðveldar þar með framtíðarviðhald og bilanaleit.



Í strætisvagnakerfum er koparleiðurum komið fyrir í einingabyggingu, sem mynda fullkomna aflflutningsrás innan hússins með einangrunarefnum. Í samanburði við fjölda staka kapla, gera strætóbrautir miðlæga-straumflutninga innan takmarkaðs rýmis kleift, sem gerir þær tilvalnar fyrir iðjuver, atvinnuhúsnæði, gagnaver og stór-rafvélbúnað.







Eftir því sem aflmagn nýrra orkutækja og orkugeymslukerfa hækkar, heldur notkun koparstrauma í rafhlöðupökkum, rafeindastýringu og hleðslu-/hleðslukerfum áfram að aukast. Inni í rafhlöðupökkum auðvelda koparrennur straumflutning á milli frumna, eininga, rafgeymismannvirkja og háspennutengingarkerfa. Fyrir nýjar aflrásir ökutækja verða leiðarar ekki aðeins að uppfylla núverandi-kröfur um burðargetu heldur einnig að þola titring og hitastig auk þess að tryggja rétta einangrun, tæringarþol og langtíma vélrænan áreiðanleika.



Í rafkerfum nýrra orkutækja vísa hugtök eins og „Copper Busbar for Siemens“ ekki endilega til vara frá tilteknu vörumerki; frekar tákna þær þörfina fyrir koparstöng sem eru sérsniðin að sérstökum rafbúnaðarpöllum. Raunveruleg hönnun krefst sérsmíðunar út frá þáttum eins og uppsetningaraðferðum, staðbundnum stærðum, gatamynstri, vikmörkum og málstraumi.



Í orkugeymslukerfum eru koparstraumar venjulega notaðar til að tengja rafhlöðuklasa, DC-straumvirki, aflbreyta og afldreifingareiningar. Eftir því sem aflþéttleiki innan orkugeymsluskápa eykst, hækka kröfur um plássnýtingu leiðara og varmastjórnun.



Fyrir stóra-orkugeymslubúnað verða verkfræðingar að halda jafnvægi á þáttum eins og þversniðsflatarmáli, einangrunarbyggingu, hitahækkun, skammhlaupsþoli-og viðhaldsfjarlægð, og forðast einfalda stækkun leiðara, sem annars myndi auka heildarstærð og þyngd búnaðarins.





Koparrennur sjá um DC eða AC aflflutning í inverterum, afriðlum, UPS kerfum og iðnaðaraflgjafa. Í hátíðnirofibúnaði hefur uppbygging rásarstöng áhrif á sníkjubreytur núverandi skiptilykkju. Stytting straumleiða, lágmarka lykkjuflatarmál og hámarka staðbundið samband milli jákvæðra og neikvæðra leiðara hjálpa til við að stjórna sníkjuframleiðni og spennusveiflum af völdum skipta skammvinnra. Í netþjónum, fjarskiptabúnaði og há-rafli rafeindatækni auðvelda þéttar rúllur afldreifingu og straumtengingar milli eininga.



Notkunarrökfræðin sem tengist koparstöngum-eins og þeim sem notuð eru í Siemens búnaði-endurspeglar þá þróun í nútíma rafkerfum koparrenna sem þróast úr hefðbundnum rafdreifingarleiðurum í há-aflsamtengingarvirki.



Fyrir há-straums PCB og afl rafeindatæknieiningar geta staðbundin koparstraumauppbygging komið í stað hefðbundinna koparþynnuspora. Í samanburði við venjulegt PCB koparþynna, bjóða þykkari straumbönd upp á stærra leiðandi þversniðssvæði, og dregur þar með úr viðnám og hitahækkun eftir háum-straumsleiðum. Við hönnun á PCB-raflesnum þarf að huga að þáttum eins og lóðun, pressu-festingu, boltum og einangrunarbili til að tryggja áreiðanlegar vélrænar og rafmagnstengingar á milli strætisvagnsins og PCB-undirlagsins.





Þar sem koparrennur eru leiðandi íhlutir verður að ná rafeinangrun í fjölpóla kerfum með fullnægjandi fjarlægðum eða einangrunarbúnaði. Einangrunaríhlutir-sem oft eru fengnir frá sérhæfðum framleiðendum einangrunarbúnaðar-eru notaðir til að einangra og festa rennur miðað við hvert annað og til búnaðarhylkja; efnisval verður að taka tillit til rekstrarspennu, hitastigs, logavarnarþols, vélræns styrks og langtíma umhverfisstöðugleika.

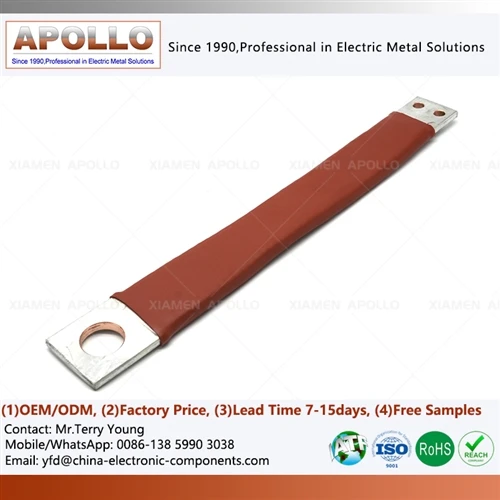

Fyrir beina koparstrauma er þörf á verndarráðstöfunum eins og einangrandi hlífum, ermum, hita-hreppandi efni eða einangrandi húðun, allt eftir uppbyggingu búnaðarins. Í háspennubúnaði verður að hafa í huga viðbótarþætti, þar á meðal rafmagnsbil, skriðfjarlægð, hættu á úthleðslu að hluta og áhrif rafaflfræðilegra krafta við skammhlaups-atburði. Einangrunarhönnun ætti ekki að treysta eingöngu á rafstyrkleikaeinkunn efnis heldur krefst kerfisbundins mats sem felur í sér raunverulega uppbyggingu og rekstrarumhverfi.



Við tengipunkta á riðlinum þarf að huga að forspennu bolta, snertiflötur og yfirborðsástandi. Ófullnægjandi snertiflötur getur aukið snertiþol, en of mikill vélrænn þrýstingur getur valdið staðbundinni plastaflögun koparsins. Fyrir fjölda-framleiddan búnað ætti að nota vinnsluforskriftir og skoðunaraðferðir til að tryggja samræmi í gæðum tenginga.





Rútuval byrjar á því að ákvarða viðeigandi þversniðsflatar-leiðara byggt á stöðugum rekstrarstraumi, fylgt eftir með sannprófun gegn umhverfishita og leyfilegri hitahækkun. Fyrir búnað sem er háður hugsanlegum skammhlaupsskilyrðum, verður einnig að íhuga stuttan-tíma skammhlaupsstraum- og rafsegulræna-vélræna krafta sem afleiddir eru til að tryggja að rafrásirnar og burðarvirki þeirra verði ekki fyrir verulegri aflögun. Efnisval verður að halda jafnvægi á rafleiðni, vélrænni styrk og rekstrarumhverfi.



Kopar með mikilli-leiðni er hentugur fyrir forrit sem eru næm fyrir viðnámstapi, en vörur sem krefjast endurtekinnar beygju eða flóknar mótunar krefjast áherslu á temprun og mótunarhæfni efnisins. Fyrir umhverfi sem er útsett fyrir raka, saltúða eða ætandi efnum verður að meta yfirborðsmeðhöndlunaraðferðir og langtíma tæringarþol efnisins.



Ef innra búnaðarpláss er takmarkað krefst þriggja-uppbyggingar samgöngustöngarinnar vandlega íhugunar. Tækni eins og beygja, gata og staðbundin mótun gera kleift að tengja saman leiðarann ​​og íhluti eins og aflrofa, tengiliði, þétta, liða og önnur afltæki. Fyrir flókinn búnað er straumhönnun venjulega framkvæmd samhliða burðarhlutum, einangrun og varmastjórnunaraðferðum.



Staðlaður búnaður notar oft viðurkenndar forskriftir um strætisvagna; Hins vegar þurfa forrit eins og ný orkutæki, orkugeymslukerfi, afleiningar og sérhæfðan iðnaðarbúnað oft sérsniðna hönnun sem er sérsniðin að sérstökum straumi, spennu, uppsetningarstærðum, útstöðvum og einangrunarkröfum. Leitarorð eins og „BusBar for Mersen Ferraz“ varpa ljósi á nauðsyn þess að tengivirki fyrir straumstangir lagist að sérstökum aflbúnaði og rafpöllum, frekar en að velja einfaldlega vörur út frá vörumerkjum.







Knúin áfram af vexti nýrra orkutækja, orkugeymslu, gagnavera, sjálfvirkni í iðnaði og rafeindatækni með mikilli-afl, eru straumstikuforrit að breytast frá hefðbundinni lágspennuafldreifingu í átt að miklum aflþéttleika og mikilli samþættingu. Framtíðarsamsetningarhönnun verður ekki aðeins að takast á við núverandi sendingu heldur einnig margar verkfræðilegar kröfur, þar á meðal hitastjórnun, einangrun, öryggi, rafsegulsamhæfni (EMC) og samþættingu burðarvirkja.



Í nýjum orku- og rafeindabúnaði, þar sem kerfisspenna og aflþéttleiki eykst jafnt og þétt, leggur leiðarahönnun í auknum mæli áherslu á lágt viðnám, lágmarkað sníkjudýrabreytur og mjög áreiðanlegar tengingar. Hagræðing leiðaraþversniðs-, millilaga bils, lykkjulengda og tengiaðferða getur aukið kraftmikla afköst hátíðnikerfis enn frekar.



Samtímis er stafræn hönnun og sjálfvirk framleiðsla drifkrafturCopper Ground Bus Bartilbúningur í átt að meiri nákvæmni. Tækni eins og þrívíddarlíkön, sjálfvirk beygja, nákvæm gata, í-línu víddarskoðun og sjálfvirk yfirborðsmeðferð hjálpa til við að lágmarka mannleg mistök og bæta gæði flókinna rásarvara.
