Núverandi staða og tæknileg straumur í lagskiptu riðlaiðnaðinum: Frá lágum-spennutengingum í háa-afl raforkudreifingu

Lagskipt rúlla er samsett raftengibygging sem myndast með því að stafla, staðsetja og lagskipa nákvæmlega mörg lög af leiðandi efni og einangrunarefni; það er fyrst og fremst notað fyrir orkuflutning í há-straums-,-háspennu- og hátíðni rafeindakerfum.



Samanborið við hefðbundna einlaga koparstangir, víravirki og dreifða tengivirki, draga lagskipt rásstangir úr sníkjuframleiðni og lykkjuviðnám með því að stytta straumlykkjur, lágmarka leiðarabil og fínstilla straumleiðir, en auka samtímis þéttleika kerfisins og samsetningarsamkvæmni.



Þar sem geirar eins og ný orkutæki, orkugeymsla, rafeindatækni, gagnaver og sjálfvirkni í iðnaði þróast í átt að hærri spennu, tíðni og aflþéttleika, hafa straumstangir breyst úr einföldum burðarhlutum sem þjóna aðeins til að senda straum inn í mikilvæga hluta sem hafa áhrif á rofaafköst, hitastjórnun og rafsegulsviðssamhæfi afleiningar. Sérstaklega, með aukinni innleiðingu SiC-afltækja í háspennupallum, gera háa dv/dt og di/dt, sem stafar af hröðum skiptum, strangari kröfur til sníkjuvirkja færibreyta á rúllum, sem gerir lága inductance og mikla áreiðanleika tæknilega viðmið fyrir lagskipt riðlahönnun.







Lagskipt rásstangir nota venjulega kopar eða ál sem aðal leiðandi efni, með leiðaraþykkt og breidd ákvörðuð af kerfiskröfum varðandi straum, spennu, vélrænan styrk og þyngd. Einangrunarefni eru sett á milli leiðandi laga til að rafeinangra straumleiðir við mismunandi möguleika-eins og jákvæða, neikvæða og hlutlausa punkta-á meðan samsett staðbundin fyrirkomulag lágmarkar skiptilykkjusvæðið.

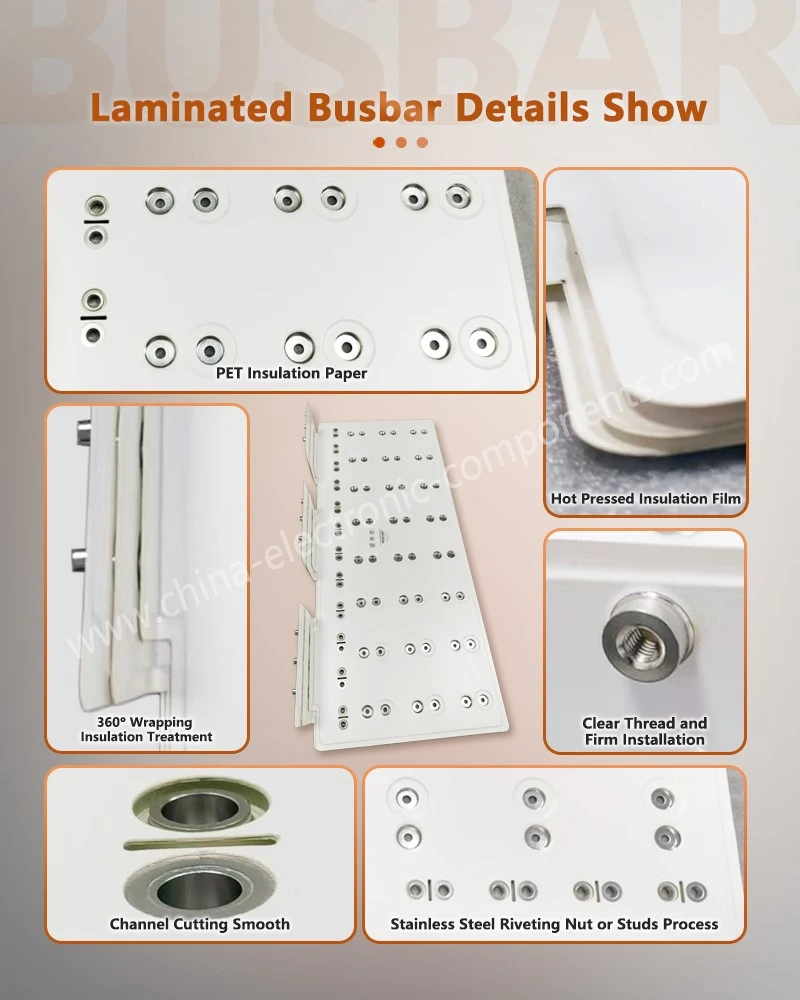

Í dæmigerðri uppsetningu er leiðandi og einangrandi lögum staflað í fyrirfram ákveðinni röð og tengt inn í samþætta uppbyggingu með heitpressun, límtengingu eða öðrum lagskipt ferli. Einangrunarefnin verða að uppfylla kröfur um rafstyrk, hitaþol, vélrænan stöðugleika og langtímaáreiðanleika. Fyrir háspennukerfi er einnig krafist einangrunarsamhæfingarhönnunar, að teknu tilliti til rekstrarspennu, skammspennu, skriðfjarlægðar og úthreinsunar.



Hagnýtur, lagskipt rúllustangir auðvelda ekki aðeins DC aflflutning heldur gera það einnig kleift að stjórna sníkjubreytum straumlykkjunnar í gegnum rúmfræðilega uppbyggingu þeirra. Þar af leiðandi eru fjöl-lagsbyggingar-eins og þriggja-laga lagskipt rúllustangir- oft notuð í þriggja-stiga inverterum, meðal-til-háspennuaflgjafa og flóknum aflbreytingarkerfum; þessi forrit krefjast hagræðingar á viðnáms- og segulsviðsdreifingu fyrir hverja straumlykkju byggt á mismunandi skiptiástandi.



Kjarni kostur lagskiptu uppbyggingarinnar er að hún gerir kleift að staðsetja jákvæða og neikvæða straumleiðir eins nálægt saman og mögulegt er. Þegar straumar af svipaðri stærðargráðu en í gagnstæða átt flæða í gegnum aðliggjandi leiðara, hætta segulsviðin sem myndast að hluta til hvort annað og dregur þar með úr sníkjulykkjuspennu. Fyrir hraðvirkt-aflsskiptatæki dregur þessi uppbygging úr spennuofskoti og há-tíðni sveiflu, sem býður upp á hagnýtan ávinning fyrir stöðugleika kerfisins.





Uppstreymishluti lagskiptu rásariðnaðarkeðjunnar felur fyrst og fremst í sér leiðandi efni (eins og kopar og ál) og einangrunarefni (svo sem PET, PI, epoxýplastefni og pólýesterfilmu), ásamt framleiðsluauðlindum eins og heitu-pressu, stimplun, leysi-skurði, CNC vinnslu og suðubúnaði.

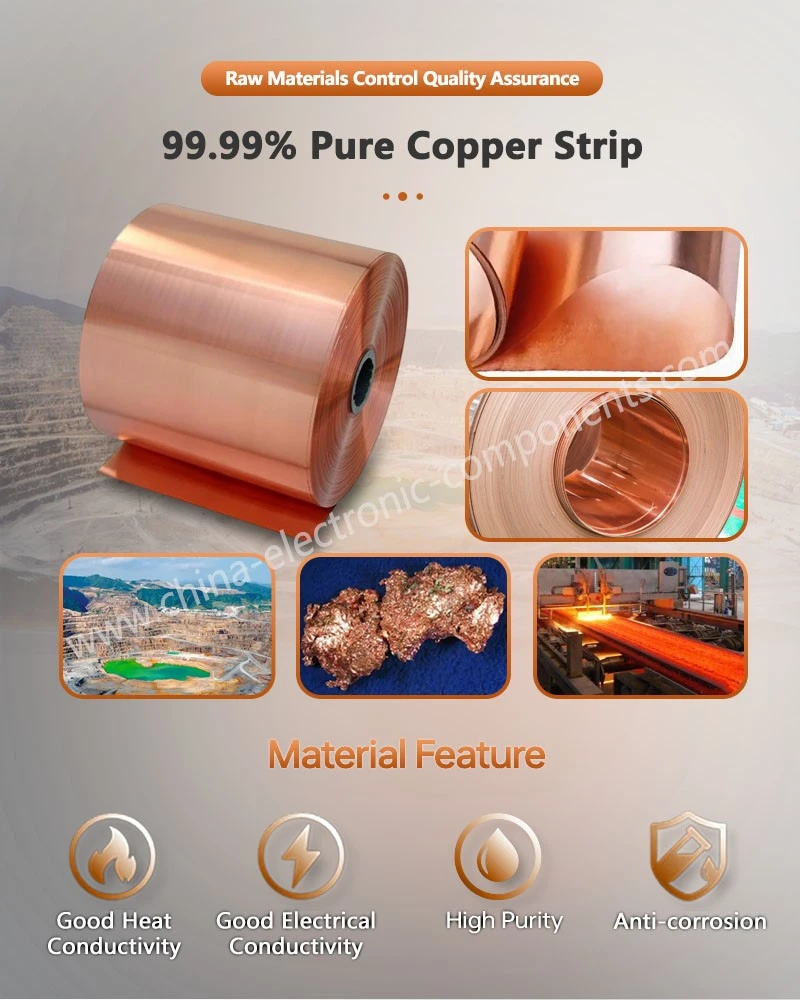

Kopar er venjulega leiðandi lykilefni fyrir-straumstrauma; Rafleiðni hennar, vélrænni styrkur, yfirborðsástand og vinnsluhæfni hafa öll áhrif á frammistöðu lokaafurðarinnar. Með áframhaldandi vexti há-aflforrita-eins og nýrra orkutækja og gagnavera-eru kostnaður við leiðandi efni og stöðugleika efnisframboðs orðið mikilvægir þættir sem hafa áhrif á framleiðslukostnað samskeytisins.



Á miðju framleiðslustigi verða framleiðendur að framkvæma ferla, þar á meðal leiðaravinnslu, klippingu einangrunarefnis, millilaga jöfnun, samsett lagskipt, tengimótun, tengismíði og rafmagnsprófanir. Fyrir vörur með flókna uppbyggingu verður einnig að huga að þáttum eins og stimplunarvikum, suðuaflögun, frávikum millilaga jöfnunar og samkvæmni viðmóts samsetningar.



Eftirfarandi forrit spanna ýmsar geira, þar á meðal ný orkutæki, orkugeymsla, ljósvakara, iðnaðarbreytilegt-tíðnidrif (VFD), járnbrautarflutningar, fjarskiptaaflgjafar, gagnaver og hágæða iðnaðarbúnaður. Þrátt fyrir að lagskipt rúllustangir séu oft flokkaðar sem óvirkir raftengihlutir, hefur raunveruleg frammistaða þeirra bein áhrif á rafmagns- og varmahönnun rafeindakerfa; þar af leiðandi krefst hönnunarferli þeirra oft samhæfingu við þétta, afleiningar, tengi og kælikerfi.





Einn mikilvægasti tæknilega kosturinn við lagskipt rásstangir er hæfni þeirra til að draga úr flökkuspennu innan afllykkju. Hefðbundnir snúrur eða stakar rásar eru venjulega með stór lykkjusvæði; Sérstaklega þegar fjarlægðin milli jákvæðra og neikvæðra leiðara er umtalsverð, geta segulsviðin sem myndast af straumunum ekki stöðvað hvert annað á áhrifaríkan hátt, sem leiðir til aukinnar sníkjuframleiðni kerfisins.



Meðan á-aflumbreytingu á hátíðni stendur, tengist sníkjuvirki verulega við straumbreytingarhraða. Þegar afltæki skipta hratt getur mikil lykkjuspenna valdið skammvinnum spennuskotum og komið af stað há-tíðnisveiflum í tengslum við sníkjurýmd tækisins. Þessi áhrif eru sérstaklega áberandi í kerfum sem nota SiC MOSFET, þar sem þessi tæki gera hraðari skiptihraða, sem gerir kerfið næmari fyrir sníkjudýrum.



Þar af leiðandi einbeitir hönnun lagskipaðra rása fyrir há-aflbreytir að styttingu straumslóða, lágmarka milli-lagabil, hámarka skilvirka leiðarabreidd og hámarka staðsetningu rafmagnstengla. Lagskipt rúlla er ekki bara stafli af koparplötum; staðsetning hvers leiðaralags verður að vera ákvörðuð út frá raunverulegri samskiptalykkju til að tryggja að há-tíðnistraumar flæði eftir slóðum sem einkennast af lágu viðnám og lítilli inductance.



Í samhengi nýrra orkutækja verða lagskiptir rúllur að mæta staðbundnum takmörkunum háspennu DC aflgjafa, invertera og mótorstýringarkerfa samtímis. Stærð, þyngd, stefnu tengi og einangrunaruppbygging tengistöngarinnar verða að vera í samræmi við heildar rafbyggingu ökutækisins en uppfylla kröfur varðandi titring, hitauppstreymi og langtíma rafhleðslu.







Eftir því sem rafeindastýrikerfi verða sífellt flóknari geta einfaldar tveggja-laga rásbars (jákvæðar og neikvæðar) ekki lengur uppfyllt allar umsóknarkröfur. Þriggja-þrepa invertarar, samhliða afleiningar og fjöl-orkukerfi krefjast oft margra mögulegra laga, sem nota stefnumótandi leiðarafyrirkomulag til að mynda flóknari flutningslykkjur.



Lagskipt rúllustangir fyrir þriggja-þrepa invertara krefjast samþættrar hönnunar til að taka á mismunandi mögulegum slóðum, eins og jákvæðu skautinu, hlutlausa punktinum og neikvæða tenginu. Þar sem straumleiðir eru breytilegir eftir rofaástandi, verða hönnuðir að greina straumdreifingu og sníkjubreytur yfir alla rekstrarhami til að koma í veg fyrir að einhver ein grein sýni inductance eða viðnámsstig verulega hærra en annarra leiða.



Fyrir vörur sem eru með margar tengitengi og greinarmannvirki verður hönnunin að gera enn grein fyrir áhrifum uppsetningarhola, beygjusvæða, tengitengja og staðbundinna skurða á straumdreifingu. Göt og skörp horn geta valdið staðbundinni straumstyrk og beygja getur breytt raunverulegri straumleið; þar af leiðandi þarf oft sambland af rafsegulhermi og burðarvirkjagreiningu til að ákvarða endanlega hönnun fyrir flóknar rúllur.



Í háspennukerfum verður að ná jafnvægi á milli einangrunarhönnunar og lágspennuhönnunar. Þó að þykkari einangrunarlög auki almennt rafeinangrun, getur of mikið bil á milli laga aukið rafspennu. Þess vegna ætti verkfræðileg hönnun ekki að einbeita sér að einum mælikvarða í einangrun heldur hagræða hönnuninni með því að ítarlega íhuga rekstrarspennu, eiginleika einangrunarefnis, skriðfjarlægð, úthreinsun, hitaumhverfi og sníkjudýrabreytur.





Frammistaða lagskipaðra strauma fer ekki aðeins eftir burðarvirki þeirra heldur einnig að miklu leyti af efnum og framleiðsluferlum. Framleiðsla leiðara felur venjulega í sér ferla eins og stimplun, leysiskurð, CNC vinnslu, beygju og staðbundna suðu; sérstök samsetning ferla er ákvörðuð út frá vörustærðum, efnisþykkt og framleiðslurúmmálskröfum.



Við framleiðslu leiðara hefur víddarnákvæmni bein áhrif á samsetningu millilaga og gæði lokasamsetningar. Veruleg misskipting á milli jákvæðra og neikvæðra leiðara getur ekki aðeins hindrað tengitengingar heldur einnig breytt virku svæði samskiptalykkjunnar. Þar af leiðandi eru hár-nákvæm staðsetning, víddarskoðun og notkun samsetningartóla mikilvæg skref í framleiðslu flókinna lagskiptra rása.



Einnig verður að velja einangrunarefni miðað við notkunarumhverfið. Forrit eins og ný orkutæki og iðnaðarinverter fela oft í sér útsetningu fyrir háum hita, vélrænum titringi og viðvarandi spennuálagi, en orkugeymslu- og gagnaveraforrit setja hitastöðugleika og einangrunaráreiðanleika í forgang við stöðuga notkun. Efnisval krefst alhliða mats á rafstyrk, hitaeinkunn, logavarnarþol, vélrænni styrk og langtíma-öldrunareiginleikum.



Eftir því sem framleiðsluferlar verða sífellt stafrænari, færist framleiðsla á rútustangir frá einfaldri vélrænni vinnslu í átt að samþættri nálgun sem sameinar hönnun, uppgerð, vinnslu og skoðun. Með þrívíddarlíkönum og fjöleðlisfræðilíkönum er hægt að greina breytur eins og straumþéttleika, hitastigshækkun, segulsvið og vélrænni samsetningu áður en frumgerð er gerð, og lágmarka þannig þörfina fyrir síðari byggingarbreytingar.







Breytingin í átt að háspennukerfum í nýjum orkutækum ökutækjum hefur knúið hraðar framfarir í burðarvirkjahönnun strætisvagna. Með hægfara upptöku 800V og hærri spennupalla verða rafdrifskerfi að senda meiri kraft innan takmarkaðs rýmis á meðan lágmarka þyngd og tap; þetta gerir meiri kröfur til hás-straums, lágs-inductance og þéttra tengibygginga.



DC-tengiltengingin í inverterinu er lykilforrit fyrir lagskipt rúllur. Þessar rúllur tengja venjulega rafhlöðukerfið, DC-tengilþétta og afleiningar; Skipulag þeirra hefur bein áhrif á lengd samskiptalykkju og kerfissníkjufæribreytur. Fyrir há-rofikerfi, lágmarkar bjartsýni straumbrautarbygging óþarfa lykkjusvæði og bætir kraftmikil rekstrarskilyrði afltækja.



Fyrir utan aflrásina er veruleg þörf fyrir há-straumtengingar annars staðar í ökutækinu. Til dæmis auðvelda bifreiðaaflstraumur afldreifingu og raftengingar milli afleiningar og ýmiss rafmagnsálags. Eftir því sem rafmagns- og rafeindaarkitektúr ökutækja verða sífellt miðlægari, verður rakahönnun einnig að takast á við staðbundna samþættingu, þyngdarstýringu og kröfur um einingasamsetningu.





Íhlutir innan orkugeymslukerfa-eins og Power Conversion Systems (PCS), DC/DC breytir og rafhlöðukerfi- krefjast einnig mjög áreiðanlegrar raftengingar. Í-orkugeymslubúnaði sérstaklega, eru núverandi-flutningsgeta, stjórnun hitastigshækkunar og langtíma-rekstraráreiðanleiki mikilvæg hönnunarsjónarmið.



Í samanburði við ný orkutæki bjóða orkugeymslukerfi oft meira búnaðarrými en leggja meiri áherslu á stöðugan rekstur, auðvelt viðhald og áreiðanleika líftíma. Þar af leiðandi krefst hönnun strætisvagna heildrænnar hagræðingar byggða á uppbyggingu búnaðarskáps, skipulagi afleiningar og kælikerfi.



Fyrir há-orkugeymslubúnað verða sprengiþolnar-inverterstraumur að vera hannaðir með hliðsjón af einangrunareinkunnum, umhverfisaðstæðum og öryggiskröfum. Í umhverfi þar sem ryk, raki eða aðrar sérstakar aðstæður eru til staðar, er einnig þörf á markvissri hönnun til að einangra ytri strauma og vernd tengisvæða.





Iðnaðarmótorstýringarkerfi fela í sér tíða aflbreytingu, sem þýðir að innri rúllur í drifum með breytilegum tíðni (VFD) verða að standast bæði mikla strauma og hröð skiptiskilyrði. Lagskipt rúllustangir fyrir VFD nota fyrirferðarlítið, staflað jákvæða-neikvæð lagabyggingu til að draga úr stærð samskiptalykkju og hámarka tenginguna milli afltækja og DC-tengilþétta.



Í iðnaðarinverterum verður hönnun rúlla einnig að taka tillit til áhrifa -langtíma hitauppstreymis og vélræns titrings. Mismunur á hitaþenslustuðlum milli leiðara og einangrunarefna getur leitt til vélræns álags við langtíma notkun; þar af leiðandi hafa þættir eins og millilaga tenging, lagskipting gæði og byggingarfestingaraðferðir bein áhrif á endingartíma vörunnar.



Járnbrautarflutningar eru annar geiri sem einkennist af mikilli-afli. Dráttarbreytir verða að þola tíðar sveiflur í afl og verulegt rafmagnsálag; Rútur verða ekki aðeins að uppfylla núverandi-flutningskröfur heldur einnig að mæta titringi og hitabreytingum sem felast í notkun ökutækis. Lagskipt rásstangir fyrir neðanjarðarlestarkerfi og önnur járnbrautarnotkun krefjast venjulega sérsniðna hönnun sem er sniðin að jarðfræði togkerfisins og staðbundnum takmörkunum ökutækisins.



Fyrir eimreiðar og önnur raforkukerfi fyrir járnbrautir verður burðarvirkishönnun rafstrauma að taka heildstætt á háspennueinangrun, vélrænan styrk, tengingaráreiðanleika og viðhaldskröfur; íhlutaval getur ekki byggst eingöngu á nafnstraumi.





Þróun gervigreindartölvu, tölvuskýja og -afkastamikilla netþjóna hefur leitt til stöðugt vaxandi aflþéttleika í gagnaverum. Þar sem netþjónar og netbúnaður krefjast samþjappaðrar orkudreifingar innan takmarkaðs rýmis, vekja raftengivirki sem bjóða upp á lágt viðnám, lágt hitastig og mikla samþættingu vaxandi athygli.



Í raforkukerfum á-stigastigi, draga rásir úr plássi hefðbundinna raflagna og hægt er að aðlaga þær þannig að þær passi afleiningar miðlara og bakplansbyggingu. Fyrir há-tölvubúnað verða lagskiptir rúllur, sem eru hannaðar fyrir ofurtölvurásartöflur eða bakplanar, að forgangsraða samræmdri straumdreifingu, tengiviðmótum og að draga úr há-aflshljóði.



Í fjarskiptainnviðum auðvelda lagskipt rúlla fyrir afldreifingu á grunnstöðvum dreifingu jafnstraums í lokuðu búnaðarrými, jafnvægi á rafleiðni, einangrunaröryggi og auðvelda uppsetningu.



Að sama skapi forgangsraða forritum eins og lagskiptum rúllum fyrir dreifingu á bakplani leiðar einingaviðmótum og plássnýtingu. Eftir því sem aflþéttleiki fjarskiptabúnaðar eykst, þróast straumauppbygging í átt að þynnri sniðum, meiri samþættingu og meiri áreiðanleika.





Þó hefðbundin samrunahönnun hafi fyrst og fremst einbeitt sér að nafnstraumi, þversniðsflatarmáli leiðara og hitahækkun, krefjast næstu-kynslóð rafeindakerfa samtímis fínstillingu á raf-, varma-, vélrænni og rafsegulsamhæfileika (EMC). Hágæða samtengingarlausn verður ekki aðeins að takast á við háa strauma heldur einnig að viðhalda viðeigandi sníkjubreytum við hraðskipti, á sama tíma og hún tryggir stöðuga einangrun og vélrænni heilleika yfir langtíma notkun.



Kjarnagildi lagskiptrar -spóluspennu með lágum spólu liggur í getu þess til að draga úr rafhlöðuspennu með burðarvirkishönnun; Hins vegar er raunveruleg frammistaða enn undir áhrifum af þáttum eins og skautum, tengjum, umbúðum afleiningar og skipulagi þétta. Þar af leiðandi er ekki hægt að hanna rásarstöngina í einangrun frá heildaraflslykkjunni.



Fyrir hefðbundin IGBT kerfi einbeitir sér að rútustikuhönnun að skiptatapi, skiptilykkjum og varmastjórnun; í SiC kerfum eykur hraðari skiptabrúnir hins vegar vandamál sem tengjast sníkjuframleiðni og há-tíðni sveiflu. Þess vegna krefst hönnun sérsniðinna lagskipaðra strauma fyrir IGBT eða SiC afleiningar markvissar hagræðingar byggðar á tilteknum staðfræði, rekstrartíðni og rafmagnsbreytum.

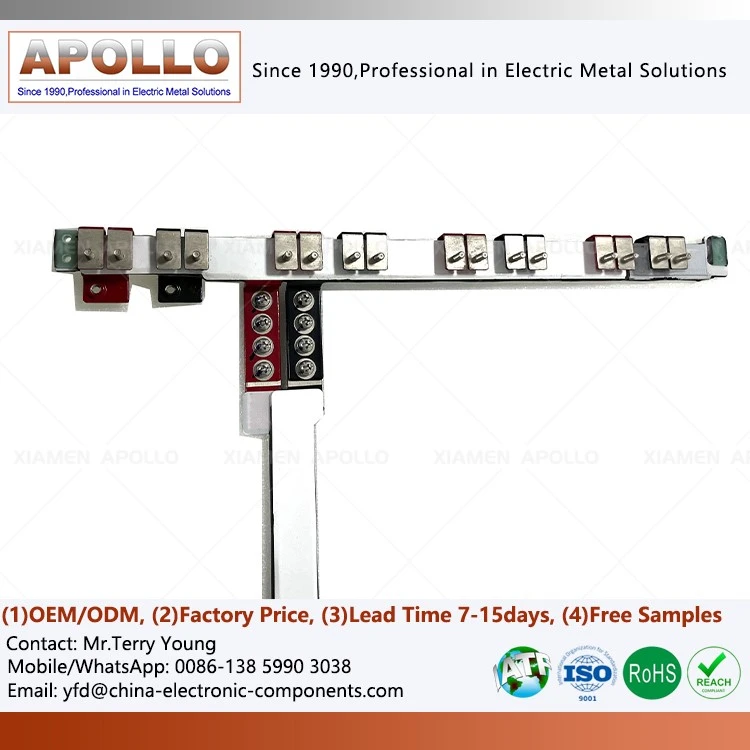

Á framleiðslusviðinu krefjast þess að vörur eins og IGBT lagskipt ruðningsstangir fylgi ströngu samræmi við víddarsamræmi á milli aflgjafa, nákvæma millilagsstillingu og áreiðanlega einangrun. Fyrir fjölda-framleiðsluverkefni þarf að huga að þáttum eins og efnisnýtingu, endingu myglu, vinnslutíma og skoðunaraðferðum á hönnunarstigi til að ná sem best jafnvægi á milli frammistöðu og framleiðslukostnaðar.





Eftir því sem notkunarsvið lagskiptra strauma stækkar, er samkeppni á markaði að færast frá grunnleiðaraframleiðslumöguleikum yfir í alhliða verkfræðiþekkingu. Við þróun nýrra invertara, orkugeymslu PCS einingar eða rafdrifskerfis fyrir ný orkutæki, krefjast viðskiptavinir þess oft að birgjar rásstanga taki þátt í burðarvirkishönnun á fyrstu stigum. Þetta samstarf felur í sér að ákvarða sameiginlega vörulausnir með rafsegulhermi, hitagreiningu og vélrænni líkanagerð.



Þetta samvinnuhönnunarlíkan gerir kleift að bera kennsl á hugsanleg vandamál áður en vöruhönnun er lokið. Til dæmis gæti tiltekið mannvirki uppfyllt núverandi kröfur en þjást af of mikilli staðbundinni hitahækkun; útsetning flugstöðvar gæti auðveldað samsetningu en aukið lengd skiptalykkju; eða einangrunarlagsþykkt gæti bætt spennuþolsmörk en á sama tíma aukið sníkjuvirki. Þar af leiðandi krefst hönnun strætisvagna í auknum mæli alhliða-viðskipta á mörgum verkfræðilegum breytum.



Á sama tíma eykst krafan um aðlögun vöru. Verulegur munur er á stærð afleiningar, staðsetningu flugstöðva, uppsetningarrými og kæliaðferðir á ýmsum tegundum búnaðar, sem gerir það erfitt fyrir venjulegar rúllur að ná yfir hverja notkun. Þess vegna verða aðlögun burðarvirkis, efnisval og ferlihönnun, sniðin að sérstökum búnaði, lykilþróunarlíkön fyrir há-afkastasambönd.







Framtíðarþróun í lagskiptu rásarstöngum mun halda áfram að einbeita sér að miklum aflþéttleika, lágum sníkjubreytum, miklum áreiðanleika og kerfissamþættingu. Innleiðing 800V (og hærri) spennupalla í nýjum orkutækjum mun ýta enn frekar undir eftirspurnina eftir lága-spóluspennu; orkugeymsla og ljósvakakerfi munu hvetja til þróunar á ströngum með miklum-straumi og löngum-lífi; Gervigreind gagnaver munu flýta fyrir uppfærslu á há-þéttleika jafnstraumsaflsvirkja; og iðnaðar sjálfvirkni og járnbrautarflutningsgeirar munu halda áfram að setja mikla áreiðanleika og umhverfisaðlögunarhæfni í forgang.



Hvað varðar efni er líklegt að kopar-álsamsett efni, há-einangrunarfilmur og samsett rafefni með hærra hitaeinkunn muni fá aukna notkun. Varðandi burðarvirkishönnun verður meira algengi fjöl-laga leiðara, staðbundin þykknun eða þynning og samþætt varmaleiðni. Hvað varðar framleiðslu mun sjálfvirk stimplun, laservinnsla, nákvæm staðsetning og-línuskoðun auka samkvæmni vörunnar.



Þegar horft er fram á veginn gætu rúllur í auknum mæli samþætta ástandseftirlitsaðgerðir-eins og hita- og straumskynjun-sem þróast úr hefðbundnum raftengihlutum yfir í afltengingarsamstæður sem geta skynjað og greint. Fyrir há-aflumbreytingarbúnað auðveldar þessi samruni rafmagns-, varmastjórnunar- og burðarvirkja meiri kerfissamþættingu og dregur úr staðbundnum takmörkunum sem tengjast flóknum samtengibyggingum.



Frá víðtækara sjónarhorni iðnaðarins,lagskipt rúllustangireru orðin mikilvæg burðarvirki og rafmagnsviðmót í-afl rafeindakerfum. Þróun þeirra er nátengd tækniuppfærslum þvert á geira eins og ný orkutæki, orkugeymslu, iðnaðarbreytilegt-tíðnidrif, járnbrautarflutninga, fjarskiptaaflgjafa og-afkastamikil tölvuvinnslu. Framtíðarstaðlar fyrir vörumat munu stækka umfram einfalda-straumflutningsgetu til að ná yfir margar víddir, þar á meðal sníkjubreytur, hitauppstreymi, áreiðanleika einangrunar, vélrænan áreiðanleika og samkvæmni í framleiðslu.



Þegar valið er lagskipt rútustangabirgðalausn ættu verkfræðingar innkaupateymi að framkvæma yfirgripsmikið mat byggt á þáttum eins og málspennu og straumi, markspennu, einangrunarflokki, uppsetningarrými, hitaleiðniskilyrðum og fjöldaframleiðslukröfum, frekar en að treysta eingöngu á þykkt leiðara eða einni verðtilboði.
