Notkun og tæknileg grundvallaratriði hita-Skreppanlegt einangrunarefni fyrir koparrennslisvörn í tengivirkjum

Eftir því sem rafbúnaður aðveitustöðvar þróast í átt að hærri spennu, meiri samþættingu og fyrirferðarmeiri hönnun, hafa kröfur um einangrunarvörn á rofabúnaði, rúllum og tengipunktum orðið sífellt strangari. Við langtíma notkun geta þættir eins og raki, þétting, saltúði, iðnaðarmengun, íssöfnun og snerting við aðskotahluti komið í veg fyrir einangrunarmörk milli óvarinna leiðara og nærliggjandi mannvirkja. Að því er varðar hefðbundnar koparriðlar verða hönnunarsjónarmið að ná lengra en að uppfylla staðlaðar-straumflutnings- og hitastig-kröfur til að fela í sér fasa-til-fasa einangrun, fasa-til-jarðeinangrun, vélrænni vernd og langtíma-umhverfisaðlögunarhæfni.





























































Hita-minnanleg einangrunarefni nýta lögun-minniseiginleika fjölliða til að veita hlífðarhjúp. Þegar -þessi fjölliðaefni hafa verið krosstengd minnka þau við tiltekið hitastig og fara aftur í forstillta, stöðuga stillingu. Þegar þeir eru búnir til í slöngur, bönd eða önnur hlífðarvirki er hægt að hita þau til að falla þétt að leiðaryfirborðinu og mynda samfellt einangrunarlag.



Í aðveitustöðvum eru hita-hrekkanleg efni almennt notuð fyrir beina skauta, samskeyti, innri rofaleiðara, sérhæfða tengipunkta og sem viðbótarvörn fyrir skriðvegalengdir einangrunartækja. Meginhlutverk þeirra er ekki að breyta rafleiðni koparstöngarinnar sjálfs, heldur að koma á stöðugri einangrunar- og umhverfishindrun í kringum leiðarann ​​og viðhalda þannig nægilegu öryggisbili fyrir einangrun í flóknu rekstrarumhverfi.



Fyrir aflbúnað sem krefst langtíma-notkunar, táknar notkun hita-snýrapípna á koparstöngum venjulegri einangruðum samskeyti; varma-slöngur er settur yfir koparstrauminn og hituð til að binda einangrunina þétt við leiðarann. Í samanburði við einfalda hönnun á berum koparstöngum dregur þessi aðferð úr beinni útsetningu leiðarans fyrir raka, saltúða og mengunarefnum, en lágmarkar hættuna á beinni snertingu milli aðskotahluta og spennuhafa íhluta.



Hvað varðar efnissamsetningu, þá samanstendur varma-slöngur venjulega úr kross-tengdum fjölliðum, með hagnýtum aukefnum innbyggð til að uppfylla tilteknar rafeinkunnir, rekstrarhitastig, vélræna eiginleika og umhverfisaðstæður. Efnisval verður að einbeita sér að lykilstærðum-eins og rafmagnsstyrk, rúmmálsviðnám, logavarnarhæfni, hitaþolsflokki, öldrunarþoli og -umhverfisstöðugleika til lengri tíma-frekar en að treysta eingöngu á upphaflega einangrun.

















































































Fyrir rofabúnað eða rafdreifingarbúnað með takmarkað pláss hjálpar varma-hreppaeinangrun að hámarka rýmisnýtingu milli leiðara. Með því að einangra koparstangir-samhliða því að uppfylla kröfur um rafmagnsbil, skriðfjarlægð og einangrunarsamhæfingu-er hægt að minnka ytra verndarrýmið sem þarf fyrir beina leiðara. Þar af leiðandi bjóða varma-samdráttareinangruð koparsambönd uppbyggingarlausn sem eykur bæði einangrunarvörn og plássnýtingu í þéttri rafdreifingarhönnun.



Þó koparstraumar hafi framúrskarandi raf- og hitaleiðni, eru yfirborð þeirra áfram næm fyrir oxun eða mengun þegar þau verða með tímanum fyrir lofti, raka, saltúða eða ætandi mengunarefnum. Taka verður tillit til umhverfisþátta við hönnun einangrunar, sérstaklega fyrir rafbúnað sem staðsettur er í aðveitustöðvum við ströndina, á iðnaðarsvæðum eða í heitu og röku umhverfi. Samfellda húðunin sem myndast af hita-hreppandi efni virkar sem hindrun gegn ytra umhverfi, sem dregur úr líkum á að mengunarefni berist beint á leiðaryfirborðið.



Flatar koparstangir eru mikið notaðar fyrir-straumtengingar í nýjum orkukerfum og orkugeymslubúnaði, þar sem hönnun þarf samtímis að takast á við mikla-straumflutningsgetu, takmarkað uppsetningarrými og áreiðanlegar kröfur um einangrun. Í þessum forritum sameina flatar koparstraumar með varma-slöngur straumflutningi og ytri einangrunarvörn, sem gerir þær hentugar fyrir rafhlöðukerfi, rafdreifingareiningar og aðrar hástraumstengingar.



Áhrif varma-samdráttareinangrunar á hitastigshækkun á samskeyti er mikilvægur þáttur sem þarf að sannreyna við verkfræðilega hönnun. Þar sem hitinn sem myndast við notkun á rúllum er háður straumi, viðnámi og hitaleiðni, er ekki hægt að dæma viðbót einangrunarlags eingöngu af því hvort leiðarinn sé þakinn; þess í stað er þörf á yfirgripsmiklu mati, þar sem tekið er tillit til þátta eins og þversniðs-straums, rekstrarstraums, umhverfishita, uppsetningaraðferðar og hitaeiginleika einangrunarefnisins.



Í verklegri verkfræði hefur þykkt einangrunarlagsins, hitaleiðni efnisins og gæði passans við leiðarann ​​allt áhrif á varmaflutning. Veruleg loftbil á milli hita-minnkunarlagsins og koparstöngarinnar geta aukið staðbundna hitauppstreymi, sem leiðir til staðbundinnar hitahækkana. Þess vegna verða uppsetningaraðferðir að tryggja að efnið skreppi að fullu saman og festist þétt við yfirborð leiðarans, með sérstakri athygli að bognum hlutum, endum og tengipunktum.



Einangrunarhönnun fyrir tengipunkta fyrir tengistöng er venjulega flóknari en fyrir beina hluta. Ósamfellur í burðarvirki og staðbundinn styrkur rafsviðs geta komið fram við boltaðar tengingar, soðnar samskeyti og skiptingarsvæði milli leiðara með mismunandi þversnið. Þegar notaðar eru varma-samdráttarslöngur fyrir tengingar við skauta, verður að úthluta nægilegu rými fyrir uppsetningu, viðhald og hitaleiðni miðað við tengiaðferðina, en tryggt er að einangrunarlagið veiti stöðuga og áreiðanlega þekju yfir tengisvæðið.



Elda-afköst hita-minnkandi efna er mikilvægur þáttur í vali á aflbúnaði. Aðveitustöðvar og rofaskápar innihalda mikinn þéttleika raforku; ef um bilun er að ræða má einangrunarefnið ekki virka sem miðill fyrir hraða útbreiðslu loga. Þess vegna ætti að velja hita-hreppandi efni með viðeigandi eldtefjandi-eiginleika út frá búnaðareinkunnum og viðeigandi stöðlum og sannreyna frammistöðu þeirra með ávísuðum prófum sem ná yfir eldfimi, hitaþol og rafmagnseiginleika.



Langtímaáreiðanleiki-er annað lykilatriði. Við langvarandi notkun geta hita-minnkandi einangrunarefni orðið fyrir samsettum áhrifum hitastigsbreytinga, UV-geislunar, raka, rafsviða, vélræns titrings og mengunarefna. Þver-tengd uppbygging efnisins, samsetning og framleiðslugæði hafa áhrif á langtíma-frammistöðu þess. Þar af leiðandi ættu verkfræðiforrit ekki eingöngu að einbeita sér að fyrstu niðurstöðum úr rafstyrkprófunum; Einnig ætti að framkvæma sannprófun með hröðun öldrunar, hitauppstreymi og umhverfisaðlögunarhæfniprófum, að teknu tilliti til væntanlegs endingartíma búnaðarins og raunverulegs rekstrarumhverfis.



Fyrir rafhlöðukerfi, aflgjafa og há-straumafldreifingarkerfi, er hönnun sem inniheldur solid koparstangir með varma-hringrörum forgangsraða í samfellu og mikla leiðni koparleiðarans sjálfs, en notar hita-minniseinangrunarlagið til að lágmarka hættuna á útsetningu leiðara. Slík hönnun krefst þess að ákvarða skautastærðir og einangrunarbyggingu byggt á raunverulegum straumeinkunnum, uppsetningarrými, beygjuradíusum og tengitengingaraðferðum.

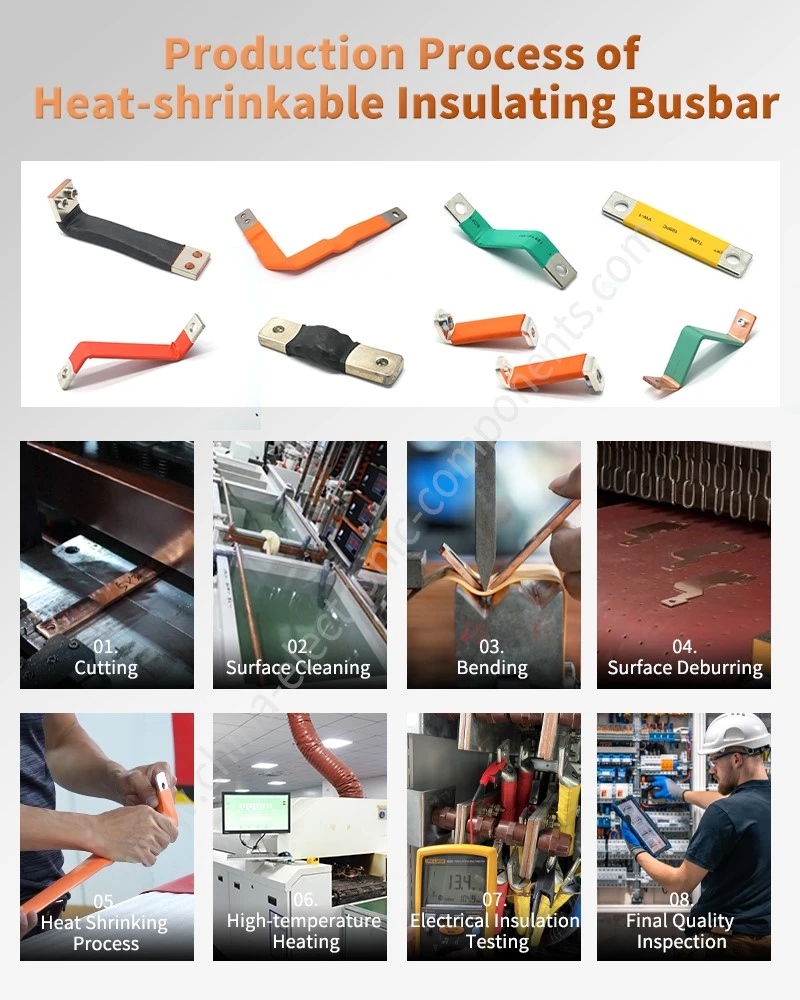

Gæði hita-samdráttarslöngunnar hafa bein áhrif á endanlega einangrun. Áður en uppsetning er sett á skal athuga yfirborð koparstöngarinnar með tilliti til burra, beittra brúna, olíu og oxunar, fylgt eftir með hreinsun og-formeðferð í samræmi við efnislýsingar. Skörp horn ættu að vera afskorin eða ávöl til að koma í veg fyrir að skarpir punktar skemmi einangrunarlagið meðan á hita-hreppunarferlinu stendur.



Samræmd upphitun er einnig nauðsynleg. Of mikill staðbundinn hiti getur valdið ofhitnun yfirborðs, mislitun eða jafnvel rýrnun á eiginleikum einangrunarefnisins, en ófullnægjandi hiti getur leitt til ófullkominnar rýrnunar, sem leiðir til myndunar loftbila á milli einangrunarlagsins og leiðarans. Fyrir lengri samskeyti ætti uppsetningin að halda áfram smám saman í rökréttri upphitunarröð til að tryggja að hita-minnislagið dregist jafnt saman og forðast þannig verulega hrukkun, sviðnun eða svæði þar sem ófullkomin rýrnun.



Endarnir á rúllunum tákna annan mikilvægan þátt í hönnun einangrunar. Hita-samdráttarlagið ætti ekki einfaldlega að þekja öll tengisvæði án verkfræðilegs mats, þar sem boltar, krimptengi og önnur tengi þurfa oft að vera aðgengileg til viðhalds og verða að uppfylla sérstakar kröfur varðandi snertiþol og hitaleiðni. Fyrir staði sem krefjast leiðandi snertingar verður að ákvarða endapunkt einangrunarlagsins út frá uppbyggingu búnaðarins og tryggja að einangrunarbrúnin búi yfir nægjanlegum vélrænum styrk.



Í ákveðnum raftengingarkerfum með mikla-áreiðanleika er sambland af tini-húðuðum koparstöngum og einangrunarefnum notuð. Tinnhúðun eykur oxunarviðnám koparleiðarans og samhæfni við tengingar, á meðan hita-minna einangrunin veitir ytri vernd. Þessi tegund af uppsetningu er sérstaklega hentug fyrir rafmagnsíhluti sem krefjast jafnvægis milli leiðandi tengingar, umhverfisþols og einangrunarverndar.



Einangrunarvörn verður að ná út fyrir sjálfan skautahlutann til að ná yfir tengipunkta, beygjur, aðliggjandi leiðara og svæði sem eru næm fyrir utanaðkomandi mengun. Einangrun eingöngu á beinu hlutunum á meðan tengingarenda og byggingarbreytingar eru að mestu óvarðar getur komið í veg fyrir heildarvirkni verndar. Þar af leiðandi ætti einangrunarkerfi fyrir tengivirki að vera hönnuð með heildar rafbyggingu í huga, frekar en að bæta eingöngu við tilteknu einangrunarefni.



Í mjög menguðu rekstrarumhverfi geta yfirborðsmengun sameinast raka til að búa til leiðandi brautir, sem leiðir til aukinnar lekastraums yfir einangrunaryfirborðið. Þó að hita-minnkandi einangrunarvirki dragi úr líkum á að mengunarefni berist beint á straumlínur úr kopar, geta þau ekki komið í stað alhliða ytri einangrunarhönnunar. Fyrir háspennubúnað þarf að hafa í huga þætti eins og loftrými, skriðfjarlægð, afköst einangrunar, dreifingu rafsviðs á yfirborði og umhverfismengun.



Umhverfi sem eru viðkvæm fyrir þéttingu krefjast einnig markvissra hönnunarsjónarmiða. Hitastigssveiflur geta valdið því að vatnsgufa myndar filmu á yfirborði búnaðarins; ef gallar eru í leiðaranum eða einangrunarbyggingunni getur þessi filmur rýrt frammistöðu yfirborðs einangrunar. Þess vegna, þegar hita-minnkar efni eru notuð á heitum og rökum svæðum, er nauðsynlegt að meta rakaupptökueiginleika efnisins, þéttingarheilleika og-langtíma umhverfisþol.



Fyrir aðveitustöðvar utandyra eru saltúði og iðnaðarmengun mikilvægir þættir sem hafa áhrif á langtíma-virkni rúnna. Saltútfellingar geta myndað leiðandi mengunarlag, aukið yfirborðslekastraum og hættu á yfirkasti. Þó að viðeigandi einangrunarhúð geti lágmarkað beina snertingu milli mengunarefna og leiðarans, krefst búnaður sem ætlaður er til langtímanotkunar utandyra samþætta hönnun sem tekur einnig á vatnsheldni, UV viðnám og vélrænni vörn.



Einnig er hægt að nota hita-hreppandi efni til að auka skriðfjarlægð ákveðinna einangrunarmannvirkja. Með því að bæta einangrunarhlutum með ákveðinni sniðhæð við yfirborð einangrunarbúnaðarins er hægt að breyta leið yfirborðslekastraums. Hins vegar verður að reikna skriðfjarlægðarhönnun út frá málspennu, mengunarstigum, efnismengunarþoli og sérstökum stöðlum; einfaldlega að auka efnisþykkt er ekki lausn fyrir öll einangrunarmál.



Hita-hreppaeinangrunartækni býður upp á hagnýta kosti við endurbyggingu á öldruðum tengivirkjum. Sum eldri búnaður er með óvarna leiðara og verkefni eru oft takmörkuð af takmörkuðu plássi og takmörkuðum stöðvunargluggum til viðhalds. Við endurbyggingu er hægt að velja viðeigandi varma-slöngur, límband eða staðbundnar einangrunarbyggingar miðað við núverandi uppsetningu og lágmarka þannig þörfina fyrir meiriháttar breytingar á burðarvirki.



Hins vegar, meðan á endurbótaverkefnum stendur, verður starfsfólk að fylgjast vel með sannprófun spennu, jarðtengingu, umfangi rafmagnstruflana og skilyrðin sem krafist er fyrir einangrun. Hita-hækkunarefni koma ekki í staðinn fyrir staðlaðar öryggisreglur fyrir rafmagnsviðhald. Öll vinna sem felur í sér lifandi búnað verður að vera í samræmi við viðeigandi öryggisreglur og einangrunarvarnarráðstafanir ættu aðeins að framkvæma eftir að staða búnaðarins hefur verið staðfest.



Frá sjónarhóli vöruhönnunar er einangruð koparstöng miklu meira en bara "koparstöng með plasthúð." Sannarlega áreiðanleg lausn krefst samtímis íhugunar á efni leiðara, þversniðsvíddum,-straumflutningsgetu, tengibyggingu, einangrunarefni, hita-hreppuvinnslu, rekstrarhita, umhverfisaðstæður og endanlega uppsetningaraðferð. Þetta er sérstaklega mikilvægt í há-spennu, háum-straumi og mikilli-áreiðanleika, þar sem bæði rafafköst og vélræn uppbygging þarf að staðfesta samhliða.



Með framþróun nýrrar orku, rafeindatækni, orkugeymslukerfa og fyrirferðarmikils rafdreifingarbúnaðar er burðarvirkishönnun koparstrauma að þróast úr einföldum hástraumsleiðurum í samþættar tengisamstæður. Hægt er að hanna einangrunarhúð, beygingu, yfirborðsmeðhöndlun og tengingarvirki með samverkandi áhrifum innan eins íhluta, sem gerir samhliða samtímis kleift að framkvæma aðgerðir eins og straumflutning, staðbundna leið og rafeinangrun.

















































































Þegar hitaeinangrunartækni-minnkunareinangrunar er beitt í tengivirkjum og tengdum rafbúnaði verður því að koma upp alhliða gæðaeftirlitskerfi-sem nær yfir allt frá efnisvali, burðarhönnun, framleiðslu og uppsetningu til endanlegra rafprófana. Aðeins þegar einangrunarafköst, hitastigshækkun, vélrænni styrkur, umhverfisþol og langtímaáreiðanleiki uppfyllir umsóknarkröfur geta hita-hreppt einangruð rúllustangir sannarlega skilað verkfræðilegu gildi sínu.



Fyrir verkefni sem krefjast sérsmíðunarhita-minnka einangruð koparstöng, innkaupastigið ætti að einbeita sér að því að sannreyna lykilforskriftir-eins og koparflokk og-þversnið, hita-minnkunarefni, einangrunarþykkt, tengiaðferð, yfirborðsmeðhöndlun, rekstrarstraum og spennustig-samhliða því að sannreyna uppbyggingu og frammistöðu miðað við verkfræðilegar teikningar og raunverulegt uppsetningarumhverfi.
