Samanburður á dreifisuðuferlum fyrir koparsveigjanleg tengi í nýjum orku- og orkuiðnaði: greining á hitastigi, þrýstingi og kæliferlum

Eftir því sem ný orkutæki, orkugeymslukerfi, hleðslumannvirki og aflbúnaður þróast í átt að meiri straumgetu, meiri áreiðanleika og fyrirferðarmeiri hönnun, heldur notkun sveigjanlegra kopartengja í raftengikerfi áfram að aukast. Þessi tengi eru venjulega mynduð með því að stafla mörgum lögum af koparþynnu og sjóða þau til að búa til leiðandi snertisvæði; þessi hönnun uppfyllir miklar-straumflutningskröfur á sama tíma og hún heldur sveigjanleika og getu til að jafna tilfærslu.



Með tilliti til vöruuppbyggingar, á meðan bæði nýr orkubúnaður og hefðbundinn aflbúnaður notar mikið af sveigjanlegum kopartengjum, er rekstrarumhverfi þeirra, vélrænt álag, kröfur um hitahækkun og langtíma notkunarskilyrði mismunandi. Þar af leiðandi, þegar verið er að framleiða fjöl-laga koparþynnutengi með dreifingarsuðu, er ekki hægt að nota einfaldlega staðlað sett af breytum fyrir hitastig, þrýsting, geymslutíma og kælingu; í staðinn verður að sníða aðlögun að þáttum eins og filmuþykkt, fjölda laga, yfirborðsaðstæðum og raunverulegum rekstrarkröfum.







Í nýja orkugeiranum eru sveigjanleg kopartengi fyrst og fremst notuð í forritum eins og griprafhlöðum, orkugeymslurafhlöðum, hleðslubúnaði, inverterum og háspennuafldreifikerfum. Þessar umsóknir einkennast af notkun þynnri koparþynna og hærri fjölda laga; tengipunktar verða að takast á við mikla strauma í lokuðu rými á meðan þeir standast titring, hitauppstreymi og -samsetningartengdar tilfærslur meðan á notkun stendur.



Til dæmis, í háspennu afldreifingarkerfum nýrra orkutækja verða sveigjanleg koparstangir að jafna straum-flutningsgetu á móti sveigjanleika í byggingu, og tryggja að tengipunktar myndu ekki þreytusprungur vegna langvarandi titrings. Innan rafhlöðupakkasamstæða verða sveigjanleg koparþynnur einnig að rúma lítilsháttar tilfærslur á milli rafhlöðueininga og draga þannig úr vélrænni álagi sem stífar tengingar myndu annars hafa á rafhlöðufrumur og nærliggjandi mannvirki.



Orkugeymslukerfi starfa venjulega yfir langa lotu með sveiflukenndu straumálagi og umhverfishita; Þess vegna krefjast tengisvæðin ekki aðeins lágt, stöðugt snertiþol heldur einnig öflugt vélrænni heilleika. Lagskipaðar sveigjanlegar rúllur fyrir ný orkutæki eru almennt með fjöl-laga uppbyggingu þunnra koparþynna, tengdar saman til að mynda leiðandi íhlut með eðlislægan sveigjanleika.

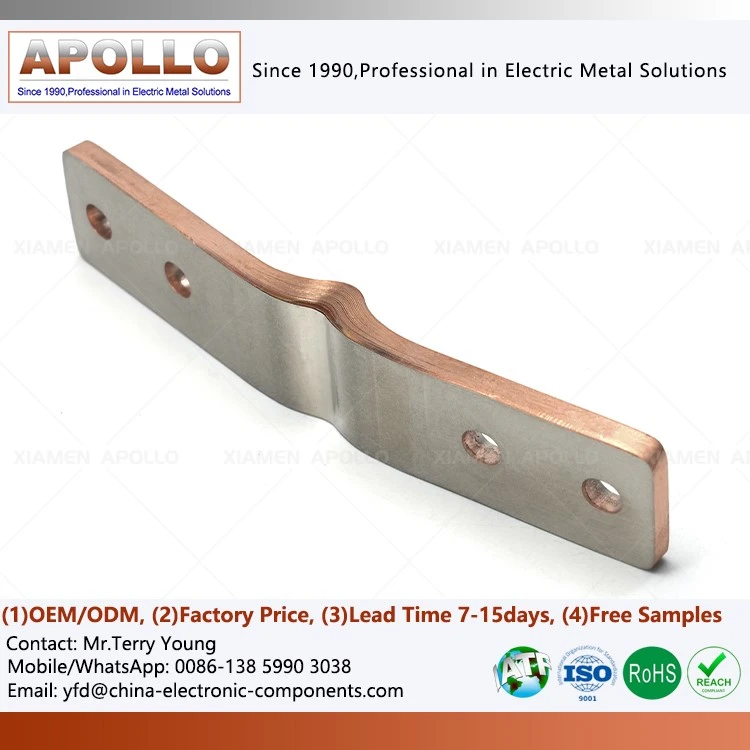

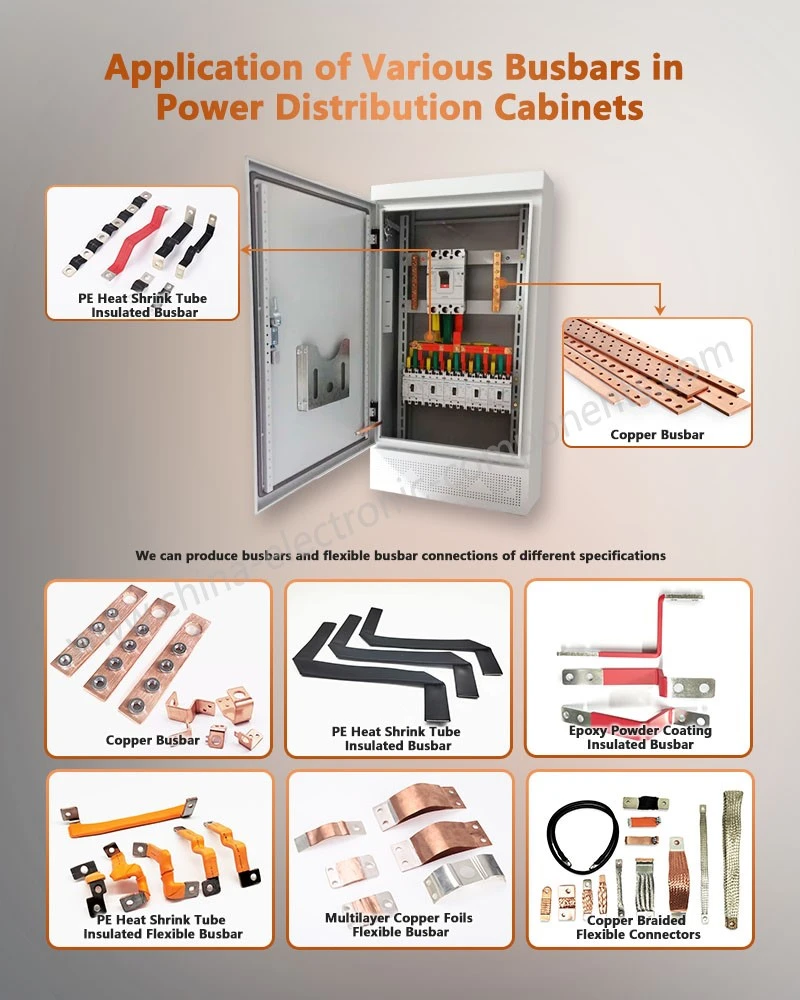

Aftur á móti eru sveigjanleg kopartengi í orkuiðnaðinum aðallega notuð í rafdreifingarskápum, spennum, rofabúnaði, tengivirkjum og hástraumsrafbúnaði. Þessar vörur nota oft tiltölulega þykkari koparþynnur eða ræmur og eru hannaðar til að standast stöðugt, mikið-straumálag yfir langan tíma. Við óeðlilegar rekstraraðstæður eins og skammhlaup verða tengipunktarnir einnig að standast mikið magn af tafarlausu hitaálagi og rafaflfræðilegum krafti.



Þar af leiðandi leggur stóriðnaðurinn meiri áherslu á þéttleika, vélrænan styrk, stjórnun hitastigshækkunar og langtíma-straum-stöðugleika á soðnu svæði, en nýjar orkuvörur þurfa venjulega jafnvægi milli rafleiðni, sveigjanleika og þreytuþols.

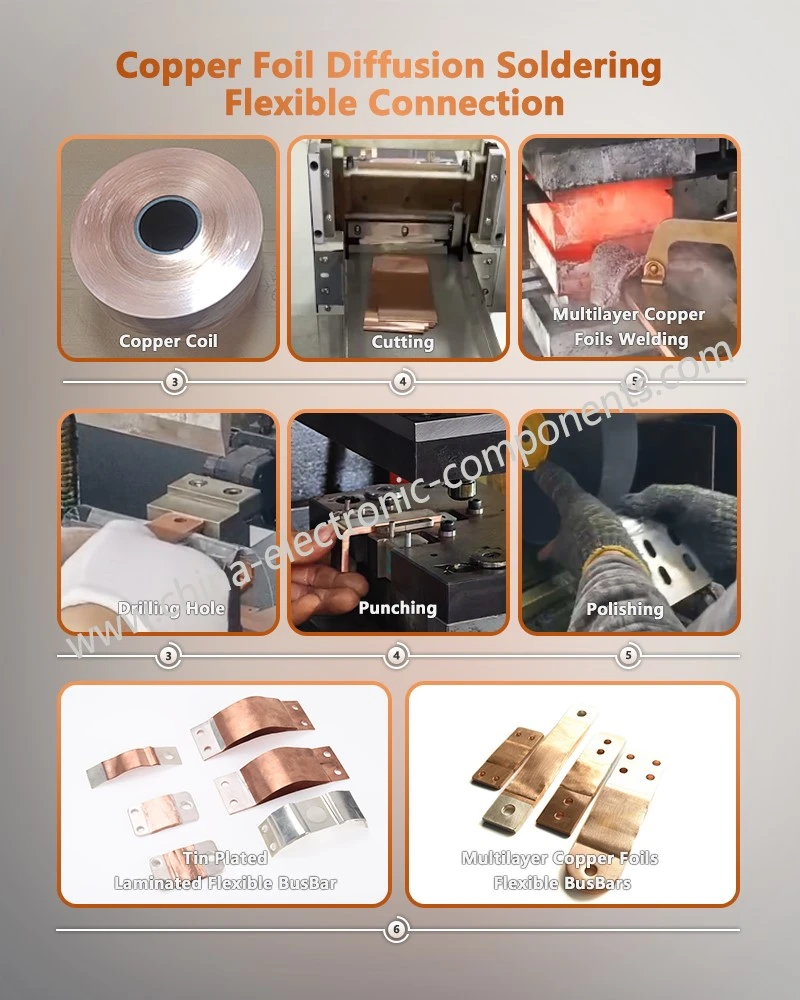

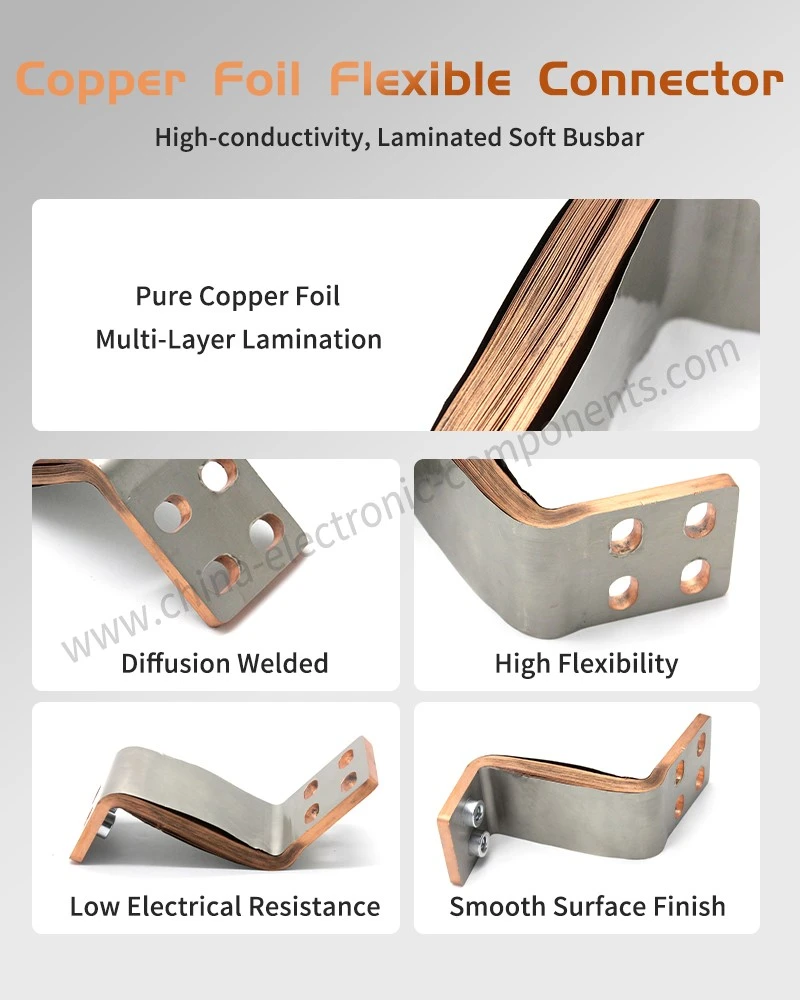

Sveigjanlegar tengingar úr fjöllaga koparþynnu krefjast venjulega að þynnulögin nái náinni snertingu við sérstakar hita- og þrýstingsaðstæður, sem auðveldar dreifingu málmatóma yfir snertiskilin. Ólíkt ferlum sem treysta á viðbótarfylliefni til að mynda tengi, nær dreifingarsuðu tengingu fyrst og fremst með frumeindaflutningi og plastsnertingu við efnisskil.



Kjarnagæði koparþynnulaga sveigjanlegra tenginga veltur ekki aðeins á suðubúnaðinum sjálfum heldur einnig að miklu leyti á þáttum eins og koparþynnuefninu, yfirborðshreinleika, flatleika millilaga, þrýstingsdreifingu, einsleitni hitastigs og haldtíma.



Í mannvirkjum með miklum fjölda koparþynnulaga getur tilvist olíu, oxíða, ryks eða smábils á milli laga leitt til staðbundinna óbundinna svæða við suðu. Þegar varan er tekin í notkun geta þessi svæði komið fram sem aukin staðbundin viðnám, hækkað hitastig eða jafnvel aðskilnaður milli laga.



Þess vegna er markmiðið með dreifingarsuðu ekki bara að auka suðuhitastig eða þrýsting, heldur að koma á-með bjartsýni vinnsluglugga-stöðugt, einsleitt tengisvæði á milli koparþynnanna með nægilegt tengisvæði.





Nýjar sveigjanlegar kopartengingar nota venjulega lagskipt uppbyggingu þunnra koparþynna. Vegna lágmarksþykktar einstakra filmulaga er efnið mjög viðkvæmt fyrir hitastigi, þrýstingi og vélrænni aflögun. Við vinnsluhönnun getur of hátt hitastig eða þrýstingur valdið staðbundinni aflögun eða herðingu á koparþynnunni eða minnkun á sveigjanleika.



Í rafhlöðu- og orkugeymslukerfum verða koparþynnustangir, sem notaðar eru fyrir hástraumsnotkun, að þola verulegan straumflutning á sama tíma og taka á móti titringi og hitauppstreymi meðan á notkun stendur. Þar af leiðandi krefst soðnu svæðisins nægilegs bindisstyrks en forðast óhóflega hitainntak sem gæti haft skaðleg áhrif á örbyggingu koparsins og síðari beygjuafköst.



Hitastýring er mikilvægur þáttur í dreifingarsuðu fyrir nýjar sveigjanlegar kopartengingar. Of lágt hitastig getur leitt til ófullnægjandi atómdreifingar, sem leiðir til ófullnægjandi tengingar; öfugt getur of hátt hitastig breytt kornabyggingu efnisins, skemmt yfirborðsmeðferðarlög og dregið úr sveigjanleika vörunnar. Þess vegna, í raunverulegri framleiðslu, verður að ákvarða viðeigandi hitastigsglugga út frá þáttum eins og koparþynnuþykkt, fjölda laga og yfirborðsaðstæðum.



Þrýstingsstýring er jafn mikilvæg. Þunnt koparþynnur er viðkvæmt fyrir staðbundinni þjöppunaraflögun við háan þrýsting. Ójöfn þrýstingsdreifing getur einnig valdið misjöfnun á filmu, sem leiðir til breytileika í þykkt og leiðandi þversniðsflatarmáli á mismunandi svæðum vörunnar.



Fyrir sveigjanlega koparþynnustrengi með lagskiptum koparshuntum, verður verkfærið að tryggja nákvæma röðun milli koparþynnulaga og tryggja að þrýstingi sé beitt jafnt yfir suðusvæðið. Þetta auðveldar útskilnað lofts á milli laga en kemur í veg fyrir skemmdir á koparþynnunni af völdum of mikils staðbundins þrýstings.







Sveigjanleg kopartengi sem notuð eru í stóriðnaði höndla venjulega stöðugt,-langtíma straumálag; þau eru með tiltölulega sterkum mannvirkjum og tengisvæði þeirra krefjast mikils vélræns styrks og innri þéttleika.



Í mannvirkjum sem nota þykkari koparþynnur eða mörg lög af koparræmum eru innri hitaleiðnileiðir lengri og smábil á milli laga getur hindrað flutning á hita og þrýstingi. Ófullnægjandi suðuhitastig getur komið í veg fyrir fullnægjandi dreifingartengingu við koparþynnuskilin, sem að lokum leitt til innri „kalda samskeyti“ (ófullnægjandi suðu) eða ófullnægjandi skilvirkra tengingarsvæða.



Þar af leiðandi, samanborið við sveigjanleg kopartengi sem notuð eru í nýjum orkunotkun, krefjast orku-vöruframleiðsla meiri áherslu á samræmda hitaflutning yfir allan suðuþverskurðinn og notkun viðeigandi þrýstings til að tryggja þétt snertingu milli laga. Fyrir leiðandi íhluti með ákveðna lögun og uppsetningarstefnu-eins og sveigjanlega lagaðar koparstangir sem notaðar eru fyrir línustrauma-er nákvæm staðsetning fyrir suðu nauðsynleg til að koma í veg fyrir að myndavillur komi í veg fyrir lokasamsetningu.



Í aflbúnaði verða suðusvæði fyrir stöðugum rafstraumi og hitaálagi. Ófullnægjandi staðbundin tenging getur leitt til smám saman aukinnar rafviðnáms og staðbundinnar ofhitnunar meðan á notkun stendur. Þess vegna krefst framleiðsla á sveigjanlegum kopartengjum fyrir-orkuiðnað stranga stjórn á þéttleika, tengisvæði og viðnámsstöðugleika suðusvæðisins.





Mismunurinn á hitastigsbreytum milli sveigjanlegra kopartengja fyrir nýja orkugeirann og rafiðnaðarins stafar í grundvallaratriðum af breytingum á efnisþykkt, burðarsveigjanleika og rekstrarumhverfi. Fyrir þunnar-koparvörur sem notaðar eru í nýjum orkunotkun þarf að forðast of mikinn hitainntak. Hátt hitastig getur valdið smábyggingarbreytingum í koparþynnunni, sem getur hugsanlega leitt til mislitunar, oxunar eða minni viðloðun yfirborðshúðunar. Ennfremur, fyrir vörur sem krefjast endurtekinnar beygju, getur verulegur mismunur á efniseiginleikum milli soðnu og ósoðnu svæða aukið hættuna á þreytubilun.



Aftur á móti, fyrir þykkari koparþynnuvörur sem notaðar eru í orkunotkun, er nauðsynlegt að tryggja nægjanlegan hitaflutning á innri tengitengi. Ef hitastigið er ófullnægjandi getur hitað aðeins yfirborðslögin mistekist til að ná fullkominni tengingu.



Því ætti ekki að meðhöndla suðuhitastig sem einangraða hagræðingarmælingu; í staðinn verður að ákvarða það í tengslum við þætti eins og koparþynnuþykkt, suðuflatarmál, fjölda laga, álagðan þrýsting og haldtíma.





Þrýstingur þjónar tveimur aðalhlutverkum við dreifingarsuðu: Í fyrsta lagi tryggir hann nána snertingu milli koparþynnulaga, sem lágmarkar smásæ rými í milliflötum; í öðru lagi þjappar það saman yfirborðsoxíðlögum og minniháttar yfirborðsóreglum og eykur þar með raunverulegt snertiflötur málms-í-málms.



Fyrir sveigjanleg kopartengi í nýjum orkunotkun krefst þrýstingsstýring meiri nákvæmni. Of mikill þrýstingur getur valdið áberandi inndælingum eða plastaflögun í þunnum koparþynnum, sem stífur upp tengisvæðið sem ætlað er að vera sveigjanlegt.



Fyrir þykkari, sveigjanleg kopartengi sem notuð eru í raforkunotkun hjálpar aukinn þrýstingur á viðeigandi hátt til að bæta millilaga passa og dregur úr innri tómum. Við suðu á stórum yfirborðsflötum þarf að huga sérstaklega að þrýstingsjafnvægi yfir mismunandi svæði til að koma í veg fyrir ójafna tengingu milli miðju og brúna.



Þar af leiðandi ætti að hanna þrýstingsfæribreytur í takt við vörustærð og uppbyggingu, frekar en að vera einfaldlega stillt á grundvelli málþrýstings búnaðarins.





Við dreifingarsuðu hefur biðtíminn bein áhrif á hversu mikið atómdreifing er á viðmótunum. Ófullnægjandi biðtími getur leitt til ófullkominnar innri tengingar, en of langur tími getur aukið hita-svæðið og dregið úr framleiðslugetu.



Fyrir sveigjanleg kopartengi í nýjum orkunotkun er það forgangsverkefni að stjórna lengd hitaútsetningar. Vegna þess að þunn koparþynnur hitna og dreifa hita hratt getur langvarandi útsetning fyrir háum hita komið í veg fyrir sveigjanleika efnisins. Þess vegna er nauðsynlegt að koma á ákjósanlegum ferliglugga sem jafnvægi tengigæði við efnisframmistöðu. Fyrir stóriðjuvörur þýðir meiri þykkt koparþynnunnar að innri hitun tekur lengri tíma; þar af leiðandi þarf venjulega að lengja biðtímann til að tryggja nægilega hitadreifingu yfir allan suðuþverskurðinn.



Fyrir koparþynnulagskipt sveigjanleg rásstangir sem notuð eru í nýjar orkurafhlöður verður að stilla geymslutímann út frá þáttum eins og fjölda koparþynnulaga, suðusvæði og heildarhitagetu vörunnar. Í raunverulegri framleiðslu ætti að staðfesta færibreytur með þversniðsgreiningu, viðnámsprófun og vélrænni frammistöðuprófun, frekar en að treysta eingöngu á fræðilegar hitastillingar.





Kælingarferlið eftir suðu er óaðskiljanlegur hluti af dreifingarsuðuferlinu. Hraðkæling ný orku kopar sveigjanleg tengi frá háum hita getur valdið verulegu hitaálagi. Ef þrýstingur er losaður of snemma geta smávægilegar byggingarbreytingar orðið á milli laga, sem eykur hættuna á hugsanlegri aflögun eða sprungum.



Þess vegna, fyrir vörur sem krefjast mikils sveigjanleika, er hægt að nota stýrða kæliaðferð, sem gerir vörunni kleift að dreifa hita smám saman og koma á stöðugleika í uppbyggingu hennar á meðan hún er áfram undir þrýstingi. Þetta lágmarkar áhrif varmaspennustyrks á sveigjanlega tengisvæðið.



Kopar sveigjanleg tengi fyrir orkuiðnaðinn hafa almennt vægari kröfur um sveigjanleika; Kælingarferlið þeirra beinist fyrst og fremst að því að viðhalda heildar flatleika og burðarstöðugleika eftir suðu. Eftir nægilegan þrýsting-hald og mótun er hægt að velja viðeigandi kælihraða miðað við efnisþykkt og hringrásartíma búnaðar.



Í há-aflbúnaði-eins og lagskipuðum koparstöngum fyrir invertara- þjónar tengisvæðið ekki aðeins vélrænni virkni heldur er það einnig háð miklum straumum og breytilegum hitastigi yfir langan tíma. Þar af leiðandi verður víddarstöðugleiki eftir kælingu einnig að vera innifalinn í gæðaeftirlitsráðstöfunum.





Þó kopar sé mjög leiðandi, er yfirborð hans hætt við að mynda oxíðfilmur og safna olíu, ryki og öðrum aðskotaefnum við geymslu, flutning og vinnslu. Þessar yfirborðsaðstæður hafa bein áhrif á raunverulegt snertiskil milli koparþynnanna.



Ný orku kopar sveigjanleg tengi eru venjulega með lagskiptri uppbyggingu þunnra koparþynna; þess vegna er nauðsynlegt að stjórna yfirborðshreinleika og nákvæmni millilagsjafnunar fyrir suðu. Fyrir húddaðar vörur þarf að gæta þess að forðast óhóflega vinnslu sem gæti skemmt húfuna.



Fyrir sveigjanleg kopartengi fyrir stóriðju verður að huga betur að flatleika endaflata og heildarsamsetningu þykkari efnanna. Ef veruleg misskipting er á milli koparþynnulaganna fyrir suðu getur valdið ófullnægjandi staðbundnu tengingarsvæði, jafnvel þótt dreifingarsuðufæribreytur séu ákjósanlegar. Þess vegna, í raunverulegri framleiðslu, ætti að stjórna for-suðuhreinsun, staðsetningu, jöfnun og klemmubúnaði sem samþætta vinnslukeðju, frekar en að einblína eingöngu á endanlegar suðufæribreytur.





Algeng vandamál með koparsveigjanlegum tengjum fyrir nýja orkunotkun eru meðal annars herðing á suðusvæðinu, sprungur eftir beygju, aflögun, frávik í málningu og sveiflur í mótstöðu. Þessi vandamál eru venjulega tengd of miklu hitainnlagi, of miklum þrýstingi, lengri biðtíma eða óviðeigandi kælistjórnun.



Fyrir sveigjanlega koparstangir sem verða fyrir tíðum beygingum er sérstaklega mikilvægt að stjórna stífleikabreytingunni innan suðusvæðisins. Ef það er verulegur halli í vélrænni eiginleikum á milli suðusvæðis og sveigjanlega svæðisins, getur langvarandi titringur og beygja leitt til streitustyrks við tengiviðmótið.



Sveigjanleg kopartengi fyrir raforkunotkun eru hætt við vandamálum eins og innri köldu samskeyti (ófullkomin samruna), skortur á þéttleika á tengisvæðinu, ófullnægjandi tengingu á endaflötum og of mikilli hitahækkun meðan á notkun stendur. Helstu orsakir eru venjulega ófullnægjandi hitastig, ófullnægjandi þrýstingur, ófullnægjandi biðtími og mengun milli laganna.



Fyrir lagskipt tengi sem notuð eru í rafbúnaði verður að huga vel að þáttum umfram suðugæði-eins og uppsetningarrými, tengistillingu, uppsetningaraðferð og rekstrarumhverfi- til að koma í veg fyrir að samsetningarálag valdi auknu álagi á suðusvæðið.





Þrátt fyrir að sveigjanleg kopartengi bæði ný orku- og-orkugeiri treysti á mjög leiðandi kopar sem burðargrunn, eru hönnunarmarkmið þeirra verulega ólík. Nýjar orkuvörur setja í forgang sveigjanleika, þreytuþol, létta smíði og þétt skipulag, en orkuvörur einbeita sér að langtíma-straumflutningsgetu, vélrænni stöðugleika og áreiðanleika við háan-skammrásaraðstæður-.



Þar af leiðandi getur dreifingarsuðuferlið ekki reitt sig á einfalt „ein-stærð-passar-allir“ færibreytuaðferð. Árangursrík ferliþróun verður samtímis að gera grein fyrir efnisgerð, þykkt, fjölda laga, suðusvæði, yfirborðsástand, búnaðarþrýsting, einsleitni hitastigs og kæliskilyrði.



Fyrir há-aflforrit-eins og lagskipt koparstöng fyrir invertera- ætti að fella færibreytur, þar á meðal DC viðnám, hitastigshækkun, vélrænan styrk og víddarstöðugleika suðusvæðisins, inn í löggildingarkerfið til að tryggja stöðuga frammistöðu vörunnar við raunverulegar rekstraraðstæður.





Þar sem spennustig í nýjum orkutækjum og orkugeymslukerfum heldur áfram að hækka, er hönnun sveigjanlegra kopartengja að breytast frá því að uppfylla kröfur um rafleiðni yfir í samþætta nálgun sem tekur á rafmagns-, vélrænni- og hitastjórnunarþörfum.



Annars vegar verða vörur að ná meiri-straumflutningsgetu innan takmarkaðs rýmis, sem krefst hagræðingar á koparþynnulagi, þversniðsflatarmáli og skipulagi. Aftur á móti, þar sem rafhlöðupakkar, invertarar og háspennuafldreifingareiningar verða fyrir stöðugum titringi og hitauppstreymi meðan á notkun stendur, krefjast tengingarmannvirkin betri þreytulíf.



Hægt er að hanna sérsniðna sveigjanlega koparþynnulagskiptu rúllustangir út frá staðsetningu útstöðvar búnaðar, tengingarstefnu, uppsetningarvíddum og kröfum um -straumflutning, sem gerir sveigjanlegum tengingum kleift að fara út fyrir föst, stöðluð form.



Uppbygging einangrunar er einnig mikilvægt atriði fyrir há-straumstengingar í nýjum orkutækjum og orkugeymslubúnaði. Í atburðarásum þar sem nauðsynlegt er að draga úr skammhlaupsáhættu og hámarka uppsetningarpláss, samþætta einangruð rásstangir leiðandi mannvirki með einangrunarvörn og auka þar með kerfissamþættingu.







Endanleg frammistaða sveigjanlegra kopartengja ræðst ekki af einni suðufæribreytu heldur samsetningu þátta: efnisgæði, for-suðumeðferð, lagskiptingarnákvæmni, verkfærahönnun, dreifingarsuðubreytur, kæliaðferðir og skoðun eftir-framleiðslu.



Efnisstigið krefst sannprófunar á koparflokki, þykkt, rafleiðni og yfirborðsástandi. Framleiðslustigið krefst eftirlits með hitastigi, þrýstingi, dvalartíma og kæliferlum. Fullunna vörustigið felur í sér prófunarmál, rafviðnám, hitastigshækkun, vélrænan styrk og-þar sem nauðsyn krefur-ending, byggt á fyrirhugaðri notkun.



Fyrir nýja orkunotkun þarf að huga sérstaklega að -langtímaáhrifum rekstrarskilyrða-eins og hitauppstreymi, titringi og endurteknum beygingum- á soðið svæði. Fyrir stóriðjuforrit færist áherslan að því að sannreyna varmastöðugleika og burðarvirki áreiðanleika við aðstæður með samfelldum straumflutningi og óeðlilegum- skammhlaupatilvikum.



Koma á gæðaeftirlitskerfi sem spannar allt ferlið-frá hráefnum til fullgildingar vöru-gerir snemma greiningu á hugsanlegum göllum við suðuviðmótið og dregur úr hættu á endurvinnslu eða áreiðanleikavandamálum við fjöldasamsetningu.

Niðurstaða



Þósveigjanleg kopartengi fyrir nýju orkunaog stóriðnaður notar svipaða fjöl-laga koparþynnubyggingu og dreifingarsuðutækni, vinnslugluggar þeirra eru mismunandi. Nýjar orkuvörur krefjast jafnvægis milli styrkleika og sveigjanleika, en stóriðjuvörur setja suðuþéttleika, langtímastraum-flutningsgetu og hitastöðugleika í forgang. Þar af leiðandi verða færibreytur eins og hitastig, þrýstingur, dvalartími og kæling að vera óháð staðfest á grundvelli tiltekinnar vöruuppbyggingar og rekstrarskilyrða.



Frá sjónarhóli verkfræðiinnkaupa ætti að meta suðuferlið, gæðastaðfestingargetu og samkvæmni lotunnar ásamt staðfestingu á koparþynnuefnum, burðarstærðum og núverandi-burðarkröfum. Þessi nálgun lágmarkar áhættu sem tengist áreiðanleika tenginga við síðari samsetningu og langtíma-rekstur.
