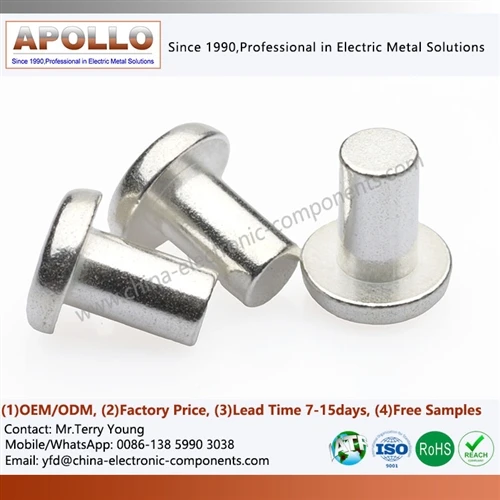

AgC vs. AgNi tengiliðir í litlum rafrásum (MCB): Anti-suðu og rafmagnsþol

AgC (silfur-grafít) og AgNi (silfur-nikkel) snertiefni takast á við mismunandi skiptiálag inni í litlum aflrofum. AgC snertiflötur nota grafít til að draga úr snertisuðu og stjórna háum-straumboga, en AgNi snertir veita sterkara jafnvægi á milli rafleiðni, snertiviðnáms og rofþols fyrir endurtekna skiptingu.



Fyrir MCB hönnun sem metin er í samræmi við IEC 60898-1, ætti efnisval að byggjast á væntanlegum skammhlaupsstraumi, málstraumi, spennu, aflstuðli, skiptitíðni, snertikrafti, lengd ljósboga og nauðsynlegu rafmagnsþoli, ekki silfurinnihaldi eingöngu.







Meðan á MCB skammhlaupsrof- stendur geta tengiliðir fundið fyrir mjög miklum straumþéttleika innan mjög stutts bogatímabils. Staðbundið snertihitastig getur hækkað hratt, sem veldur staðbundinni bráðnun, efnisflutningi og vélrænni suðu á milli kyrrstæðra og hreyfanlegra tengiliða.



Snertikerfið þarf því að stjórna þremur tengdum breytum:

6–10 kA væntanlegur skammhlaupsstraumur-: mikill straumur eykur staðbundna Joule hitun og rafsegulkrafta.
Bogaorka við truflun: lengri ljósbogatími eykur snertingarvef og efnisflutning.
Snertiþrýstingur og rúmfræði: ófullnægjandi þrýstingur eykur þrengingarþol; of mikill þrýstingur eykur vélrænt slit og álag á stýrisbúnað.

Snerting sem heldur lágu upphafsviðnámi en verður fyrir miklum efnisflutningi eftir endurtekna truflun getur fallið á nauðsynlegu rafmagnsþolprófi.



Samskiptasuðu undir 6–10 kA skammhlaupsspenna-

Snertisuða byrjar almennt við smásæjar mismunanir frekar en á öllu sýnilegu snertisvæðinu. Raunveruleg rafleiðsla á sér stað í gegnum takmarkaðan fjölda þrengingapunkta úr málmi.



Áætlað viðnámshitunarsamband er:

P=I^2R


þar sem I er straumur og R er virka þrengingarviðnámið.

Við mikinn bilunarstraum framleiðir jafnvel lítil aukning á staðbundinni viðnám verulegan tafarlausan hita. Þegar snertiviðmótið nær hitastigi sem nægir fyrir staðbundna bráðnun geta bráðnar brýr myndast á milli snertiflötanna tveggja.

Eftir núverandi truflun geta þessar brýr storknað og vélrænt læst tengiliðunum saman.



IEC 60898-1 Tengiliðakerfiskröfur

Fyrir lágspennu MCBs skilgreinir IEC 60898-1 kröfur og prófunarskilyrði sem ná yfir eiginleika eins og málstraum, skammhlaupsafköst og rafmagnsþol.



Ekki er hægt að meta snertiefnið sérstaklega frá:

Þykkt og þvermál snertiflöts-
Hnoð eða lóða rúmfræði
Hafðu samband við vorkraft
Hreyfi-snertihraði
Samskiptabil
Boga-hlaupara rúmfræði
Segulferðareiginleikar
Stilling bogahólfs

Þetta er ástæðan fyrir því að AgC snertiflötur fyrir aflrofa ætti að þróa ásamt heildarsamstæðunni frekar en að velja aðeins úr efnisskrá.



AgC og AgNi efnissvörun undir mikilli-straumskiptingu



Parameter	AgC tengiliður	AgNi Tengiliður
Grunnefni	Silfur + grafít	Silfur + nikkel
Rafleiðni	Lægra en hreint Ag; samsetningu-háð	Hár; samsetningu-háð
Suðuþol	Hátt	Gott
Boga rofþol	Hátt við viðeigandi skiptiaðstæður	Gott
Efnisflutningur	Almennt minnkað	Í meðallagi, forriti-háð
Vélræn hörku	Hærra en hreint Ag	Hærra en hreint Ag
Dæmigert umsóknaráhersla	Mikil ágangur, bilunartruflanir, andstæðingur-suðu	Endurtekin skipti og jafnvægi í leiðni
Helstu hönnunaráhyggjur	Aukið viðnám frá grafítbroti	Suða og veðrun við alvarleg bilunarskilyrði
Mælt er með mati	Skammhlaups- og þolprófun.-	Þol + hitastig-hækkun + skammhlaupsprófun-



Taflan lýsir efnishegðun á verkfræðistigi. Raunveruleg frammistaða fer eftir AgC samsetningu, AgNi einkunn, snertirúmfræði og MCB arkitektúr.



Biðja um ókeypis DFM mat og tilboð

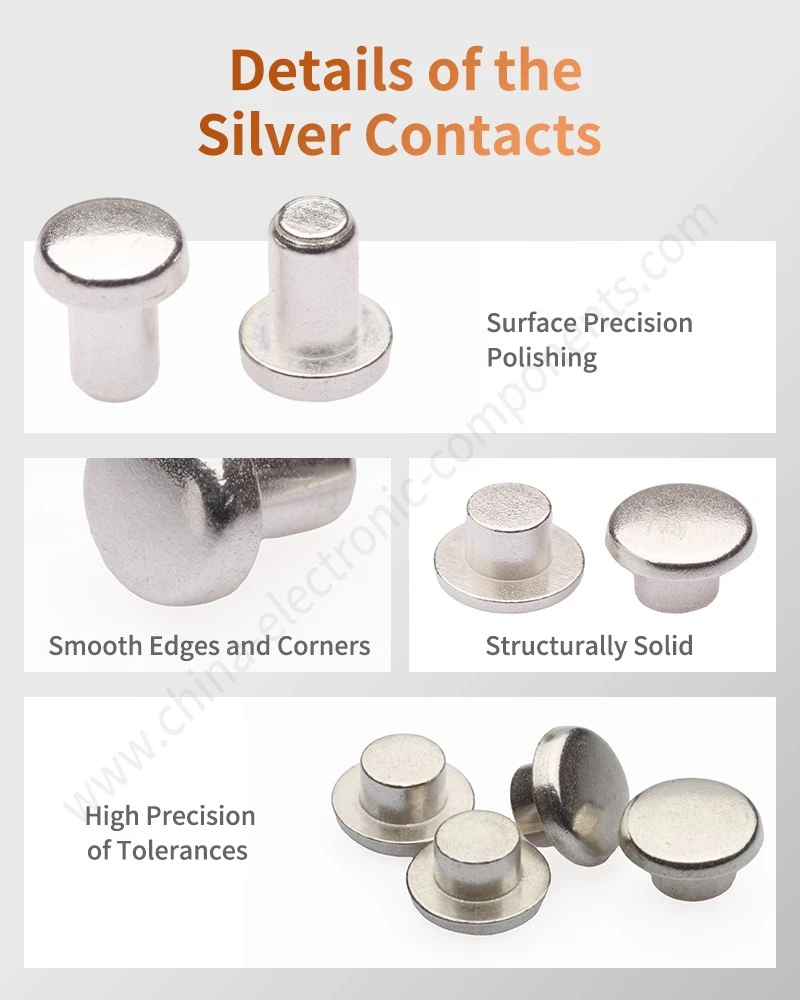

AgC sameinar silfurfylki með grafítögnum eða grafítríkum fasum-. Silfur veitir aðalleiðnileiðina, en grafít breytir hitauppstreymi, vélrænni og bogahegðun snertiviðmótsins.



Grafítfasinn er sérstaklega mikilvægur við myndun ljósboga vegna þess að hann getur dregið úr tilhneigingu bráðins silfurs til að mynda samfellda málmbrú á milli tengiliða.



AgC tengiliðaráð um truflun á hringrásarrofanum

AgC snertiflötur fyrir aflrofa er venjulega valinn þegar and-suðuafköst hafa meiri hönnunarforgang en að ná lægstu mögulegu rafviðnámi.



Grafít stuðlar að nokkrum efnislegum áhrifum:

Minni málmviðloðun við mikla-orkuskipti
Minni tilhneiging til að bráðnar silfurbrýr haldist samfelldar
Aukin viðnám gegn snertisuðu
Bætt hegðun við endurtekna ljósbogaútsetningu
Smurhegðun við vélræna snertiviðmótið

Hins vegar dregur grafíthlutinn einnig úr rafleiðni samanborið við mjög leiðandi silfur-rík efni.



Verkfræðiviðskiptin-er því hægt að tjá sem:

Hærra grafíthlutfall → sterkari and-suðuhegðun, en almennt meiri rafviðnám.

Rétt samsetning fer eftir nafnstraums- og truflunarsniði MCB.



AgC leiðni og hitauppstreymi við 63–125 A

Fyrir snertikerfi sem starfar við 63 A, 80 A, 100 A eða 125 A, hefur snertiviðnám bein áhrif á hitauppstreymi.

Áætlað samband er áfram:



þar sem R_c táknar virka snertiviðnám.

Til dæmis, við 100 A, er snertiviðnám:

0,1 mΩ framleiðir um það bil 1 W
0,2 mΩ framleiðir um það bil 2 W
0,5 mΩ framleiðir um það bil 5 W

Þessi gildi sýna hvers vegna ekki er hægt að líta á snertiviðnám óháð hitastjórnun.

Raunveruleg MCB hitastigshækkun verður að vera staðfest á samsetningarstigi undir viðeigandi IEC 60898-1 prófunarskilyrðum.



AgC Microstructure and Arc-Erosion Control at >6 kA

Afköst AgC fer mjög eftir grafítdreifingu, samfellu silfurfylkis og samkvæmni í framleiðslu.

Illa stjórnað efnisbygging getur valdið:

Staðbundin grafít þéttbýli
Ó-jöfn rafviðnám
Aukin ljósbogaveðrun
Óreglulegur efnisflutningur
Snerti-yfirborðssprunga
Breytileiki milli framleiðslulota

Fyrir mikið-magn MCB framleiðslu ætti birgir MCB silfursnertiefna því að stjórna bæði efnissamsetningu og fullbúinni-snertifræði.

Mælt er með innkomu- og ferlistýringum eru:



Control Item	Verkfræðimarkmið	Dæmigert staðfesting
Efnissamsetning	Halda Ag/grafít hlutfalli	Efnisvottorð + rannsóknarstofugreining
Snertiþykkt	Stjórna raf- og hitaleið	Míkrómeter/CMM
Þvermál/snið	Haltu snertistillingu	CMM eða sjónmæling
Hnoðhaus rúmfræði	Komið í veg fyrir lausa samsetningu	Málskoðun
Snertiþol	Stjórna I²R tapi	Milliohm mæling
Yfirborðsástand	Komið í veg fyrir óeðlilegan ljósboga	Sjónræn + smásjá skoðun
Sambandsheiðarleiki	Komið í veg fyrir aðskilnað odda	Vélræn tog-/klippuprófun



AgC framleiðsla við ±0,01 mm: Hnoð- og lóðastjórnun

Fyrir litla MCB tengiliði getur víddarbreyting breytt virku snertiflötur og kraftdreifingu.

Þar sem snertioddurinn er vélrænn festur, getur hnoð í-dreifingu veitt stjórnaða staðsetningu og endurtekna aflögun. Rúmfræði hnoðsins ætti að meta ásamt:



Þvermál hnoðhaus
Hnoðhæð
Þvermál skafts
Þykkt tengiliðs-oddar
Grunn-málmþykkt
Tengiliður
Dragðu út-styrk

Fyrir lóðaðar mannvirki hefur hitastig lóða, dreifingu fylliefnis og hreinleika viðmóta bein áhrif á heilleika liða.



Framleiðslulína sem miðar á ±0,01 mm víddarvikmörk ætti að nota stjórnað verkfæri, skoðun á fyrstu-hluta og tölfræðilega ferlivöktun fyrir mikilvægar stærðir.

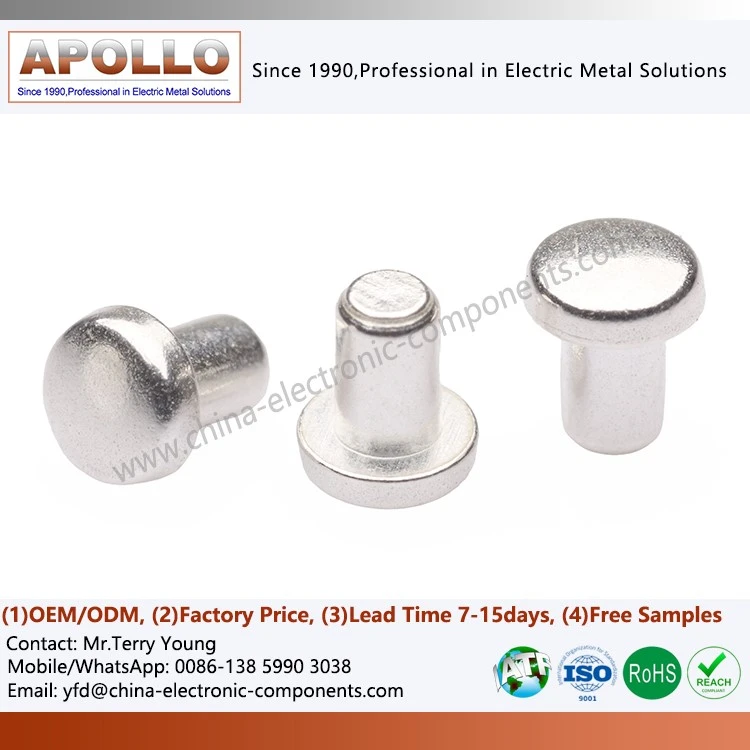

AgNi er silfur-nikkelsnertiefni þar sem nikkel eykur hörku og bætir viðnám gegn rofboga samanborið við hreint silfur.

Almennt tilgreind einkunn er AgNi 90/10, þó að nákvæm samsetning ætti að vera staðfest gegn efnisstaðli birgja.



AgNi er oft skoðað þegar skiptingarkerfið krefst stýrts jafnvægis á milli:

Rafleiðni
Snertiþol
Boga-rofþol
Vélræn hörku
Rafmagnsþol

AgNi 90/10 snertiþol við 10–100 A

Samanborið við AgC, býður AgNi almennt upp á leiðandi málmsnertibraut vegna þess að nikkel er samþætt í silfur-undirstaða efni frekar en að setja inn stærra hluta af ó-málmi grafíti.



Fyrir forrit sem starfa við 10–100 A getur þetta veitt gagnlegt jafnvægi á milli -straumflutningsgetu og viðnáms gegn rofi.

Endanleg hitahækkun er enn stjórnað af heildarsamkomunni:

AgNi Rafmagnsþol við 10.000–20.000 Aðgerðir

Rafmagnsþol ræðst ekki af hörku efnisins eingöngu.

Tengiliður sem starfar í 10.000–20.000 skiptihringjum getur orðið fyrir versnandi:

Snerting-yfirborðs gróft
Bogaveðrun
Efnisflutningur
Snertiþol eykst
Víddarbreyting tengiliðs-tip
Staðbundinn gígur

Af þessum sökum ættu rafþolsprófanir að skrá snertiviðnám og-hitahækkunarhegðun með skilgreindu millibili frekar en að meta aðeins endanlegt sjónástand.

Fyrir MCB forrit ætti prófunarsniðið að samsvara viðeigandi IEC 60898-1 kröfum og yfirlýstum rafeiginleikum framleiðanda.



AgNi vs AgC á 10–100 A: Verkfræðivalsfylki



Hönnunarkröfur	AgC	AgNi
Mikill forgangur gegn-suðu	Hátt	Miðlungs-Hátt
Lítil snertiviðnám forgangur	Miðlungs	Hátt
Endurtekin skipti	Hátt	Hátt
Mikil skammhlaupsspenna-	Hátt	Hátt, forrit-háð
Boga rofþol	Hátt	Hátt
Leiðni	Miðlungs	Miðlungs-Hátt
Vélræn hörku	Hátt	Hátt
Mikil innkeyrsla-núverandi forrit	Sterkur frambjóðandi	Sterkur frambjóðandi
Fín stjórn á leiðni	Samsetning-næmari	Fyrirsjáanlegri
Efni-flutningsstýring	Sterkur	Sterkur



Það er engin alhliða skiptiregla á milli AgC og AgNi. Viðeigandi efni verður að sannreyna með raunverulegum straumi, spennu, gerð álags, snertikrafti og truflunum.



Sækja upplýsingar um tengiliðaefni





Tengiliðaval ætti að byrja á rafmagnsskyldu frekar en efnisheiti.



10 A viðnámsálag og 100 A innleiðandi álag geta framkallað verulega mismunandi snertiálag, jafnvel þegar nafnstraumsmatið virðist svipað.



10–32 A MCB álag: Leiðni og lágt snertiþol

Fyrir lægri-núverandi MCB forrit gæti hönnunin lagt meiri áherslu á:

Lítið snertiþol
Stöðug hitahækkun
Fyrirferðarlítil snertifræði
Endurtekin vélræn aðgerð
Stýrð framleiðsluvikmörk

AgNi getur hentað þar sem jafnvægi þarf á leiðni og úthaldi.

AgC er áfram viðeigandi þar sem álagsaðstæður fela í sér mikla innkeyrslu eða þar sem and-suðuhegðun er sett í forgang.



32–63 A MCB álag: Bogaorka og varmastjórnun

Við 32–63 A verður snertiviðnám sífellt mikilvægara vegna þess að (I^2R) sambandið eykur hitatap.

Við 63 A:

P=63^2R


Þess vegna veldur lítil aukning á snertiviðnám mælanlega aukningu á hitamyndun.



Á þessu sviði ætti verkfræðileg staðfesting að sameina:

Snertiþol
Hitastig hækkun
Snertiþrýstingur
Hafðu samband við-oddslit
Bogaveðrun
Rafmagnsþol

63–125 A MCB álag: andstæðingur-suðu og skammhlaupsárangur-

Við 63–125 A getur mikil-straumstruflun gert and-suðuhegðun mikilvægari.

AgC verður sterkur frambjóðandi þar sem tengiliðakerfið upplifir:

Hár væntanlegur bilunarstraumur
Hár innrásarstraumur
Endurtekin truflun
Hár bogaorka
Aukin hætta á flutningi brædds-málms

AgNi er áfram viðeigandi þar sem leiðni og þol krefjast jafnvægis á málmi snertibyggingu.

Endanlegt val ætti að vera staðfest með skammhlaups--- og þolprófum frekar en efnissamanburði einum saman.



1–20 Hz skipti: snerti-Tíðniáhrif

Skiptatíðni breytir einnig hitauppstreymi og veðrunarsniði.



Skiptitíðni	Aðalverkfræðiáhugamál	Efnismat
<1 Hz	Vélrænt slit + truflun	AgC / AgNi
1–5 Hz	Snertihitun + rofboga	AgNi / AgC
5–10 Hz	Endurtekin ljósbogaútsetning	AgC / AgNi
10–20 Hz	Varmasöfnun + rafrof	Forrits-sérstök staðfesting



Fyrir MCBs er raunveruleg skiptitíðni venjulega mun lægri en gengishraði í iðnaði, en endurtekin sjálfvirk aðgerð, bilana-endurstillingarkerfi og sérstakur verndararkitektúr geta valdið meiri uppsafnaðri rofi.





Efnisval getur ekki bætt upp fyrir lélega snertifræði.



Tæknilega hentug AgC eða AgNi álfelgur getur samt framleitt óstöðugan árangur ef snertioddurinn er rangur, hnoðin er laus eða snertikrafturinn er verulega breytilegur á milli samsetninga.



±0,01 mm stimplunarþol og snertistilling

Nákvæmni stimplun ætti að stjórna:

Breidd símafyrirtækis
Gat þvermál
Staðsetning hnoðra
Tengiliður-ábendingastaða
Beygjuhorn
Sléttleiki-snertihandleggs

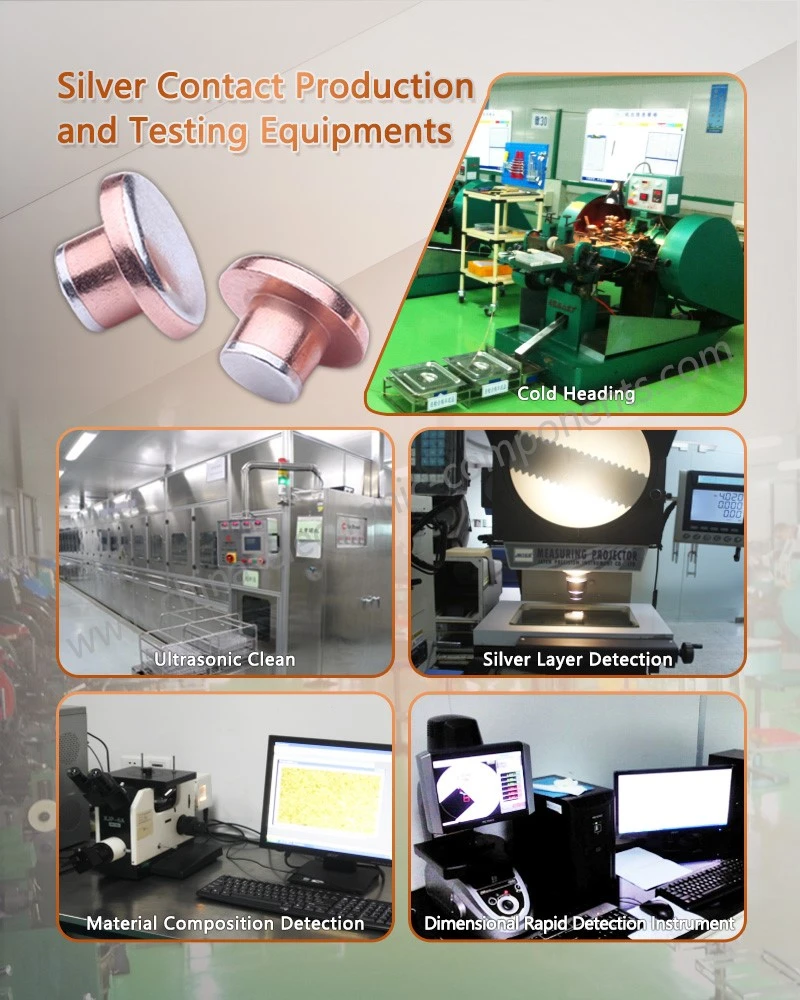

Hægt er að fylgjast með mikilvægum stærðum með því að nota CMM skoðun, sjónmælingu og kvarðaða mæla.

Fyrir mikið-magn framleiðslu ættu víddargögn að vera tengd við viðhald verkfæra og greiningu á vinnslugetu frekar en að meðhöndla þær sem einangraðar niðurstöður skoðunar.



Í-Die hnoð við ±0,01 mm: endurtekningarhæfni samsetningar

Í-hnoði samþættir snertifesting við stigvaxandi stimplunaraðgerðir.

Helstu verkfræðilegir kostir þess eru:

Stýrð snertistaða
Minni aukasamsetning
Stöðug hnoð aflögun
Minni afbrigði meðhöndlunar
Meiri endurtekningarhæfni framleiðslu

Ferlið verður að stjórna sliti á kýlum,-fóðurnákvæmni og efnisþykkt.

Einungis ætti að úthluta ±0,01 mm skotmarki á mál þar sem vikmörkin eru tæknilega réttlætanleg af snertisamstæðunni.



IATF 16949 + PPAP stig 3: Gæðaskjöl birgja

Fyrir -bílatengd MCB eða verndar-tæki gæti hæfi birgja krafist skipulagðs gæðapakka.

PPAP stig 3 uppgjöf getur falið í sér:

Skilaboð á hluta
Verkfræðiteikning
Efnislýsingar
Ferlisflæðismynd
PFMEA
Eftirlitsáætlun
Víddarniðurstöður
Niðurstöður efnis- og frammistöðuprófa
MSA skjöl
Rannsóknir á hæfni í upphafi
Sýnishorn framleiðsluhluta

IATF 16949 gæðakerfi veitir ferli ramma, en PPAP veitir verkefna-sérstakt framleiðslusamþykki.

Að því er varðar forrit sem ekki eru-bílar, geta-gæðakröfur viðskiptavinarins verið mismunandi.







Þetta fylki gefur upphafspunkt fyrir verkfræðilega endurskoðun, ekki í staðinn fyrir vöruhæfi.



Parameter	AgC	AgNi
Skammhlaupsrofa-	Sterk andstæðingur-suðuhegðun	Góð andstæðingur-suðuhegðun
Snertileiðni	Lægri en Ag-ríkur AgNi	Hærri en AgC í sambærilegum einkunnum
Bogaveðrun	Sterk viðnám	Sterk viðnám
Hafðu samband við suðu	Lítil tilhneiging	Lítil-í meðallagi tilhneiging,-háð forriti
Hár innrásarstraumur	Hentar vel	Hentar vel
Endurtekin skipti	Hentar vel	Hentar vel
Varma-tapstýring	Krefst hagræðingar á samsetningu	Almennt hagstætt
Efnis hörku	Hátt	Hátt
Dæmigert hönnunarstefna	Bilunar-/truflaskylda	Leiðni/þol jafnvægi
Hæfnisstaðall	IEC 60898-1	IEC 60898-1
Löggilding birgja	Efni + vídd + rafmagn	Efni + vídd + rafmagn



Valferlið ætti að fylgja raunverulegri rafmagnsskyldu:



Hleðslustraumur → skammhlaupsstraumur- → spenna → gerð álags → skiptitíðni → snertikraftur → rúmfræði snertiefna → efni → hæfi

Heiti efnis → áætluð frammistaða.





Viðurkenndur MCB silfurtengiliður ætti að geta útvegað rekjanlegt efni og framleiðslu-eftirlitsgögn sem styðja löggildingaráætlun viðskiptavinarins.



6–10 kA Stutt-Rafrásarprófun: suðu og rofboga

Skammhlaupsprófun ætti að meta:

Hafðu samband við suðu
Samskiptaaðskilnaður
Bogahegðun
Eyðing -tengiliða
Efnisflutningur
Vélræn aflögun
Eftir-einangrunarafköst

Nákvæm prófunarstraumur og röð verður að fylgja skammhlaupsgetu MCB og viðeigandi IEC 60898-1 prófunarkröfum.



10.000–20.000 Rekstur: Rafmagnsþol

Rafmagnsþolpróf ætti að skrá meira en hvort rofinn heldur áfram að virka.

Ráðlagðir mælipunktar eru:

Upphafleg snertiviðnám
Millistig snertiviðnám
Endanleg snertiviðnám
Hafðu samband við-oddslit
Snertingarvef
Hafðu samband við suðu
Hitastig hækkun
Vélrænt rekstrarástand

Stefnugreining er upplýsandi en ein mæling sem stenst/fallir.



0,01 mΩ Mælingarupplausn: Vöktun snertiviðnáms

Vegna þess að snertiviðnám hefur bein áhrif á (I^2R) hitun, er þörf á mælibúnaði með lágt-viðnám til að bera marktækan samanburð.

Prófunaruppsetningin ætti að stjórna:

Mælistraumur
Rannsaka staða
Hafðu samband
Umhverfishiti
Hafðu samband við hreinsunarástand
Stöðugleikatími

Fjögurra-víra Kelvin mælingaraðferð er almennt ákjósanleg fyrir lág-viðnám snertieinkenni vegna þess að hún lágmarkar áhrif blýviðnáms.





Þar sem silfursnertiefni eru sameinuð með húðuðum kopar, kopar eða öðrum burðarefnum getur yfirborðsmeðferð haft áhrif á tæringarþol, lóðanleika eða stöðugleika viðmótsins.



Hins vegar verður að tilgreina málunarþykkt í samræmi við raunverulega notkun frekar en að nota almennt gildi.

Dæmigert-gæðaeftirlitsaðferðir eru:

XRF húðunar-þykktarmæling
Málmfræðilegur-þverskurður
CMM víddarskoðun
Rafmagnsviðnámsmæling
Viðloðun próf
Sjónræn yfirborðsskoðun

Fyrir mikið-magn framleiðslu ætti hverja framleiðslueiningu að vera rekjanlegur til efnislotu, ástands verkfæra, framleiðsludagsetningar og skoðunarskráa.



C1100 + AgC við 99,99% koparhreinleika: Val á burðarefni

C1100 er almennt valið þar sem mikil rafleiðni er krafist.

Fyrir rafbúnað getur koparleiðni náð um það bil 100% IACS eftir efnisástandi og forskrift.

Hins vegar er hreinn kopar tiltölulega mjúkur, þannig að snertifesting og aflögunarstýring krefst athygli við stimplun og hnoð.



C2680 + AgNi við 65–70% IACS: Mechanical Carrier Selection

C2680 kopar býður upp á meiri vélrænan styrk og mótunarhæfni en hreinn kopar, en rafleiðni er minni.

Þetta gerir kopar gagnlegt þar sem:

Byggingarstífni er nauðsynleg
Endurtekin mótun á við
Rúmfræði snertiarms- verður að vera stöðug
Krafa um rafleiðni er í meðallagi

Því ætti að tilgreina burðarefni og snertiflötur-efni óháð því.





Fyrir framleiðsluuppsprettu ætti innkaupaforskriftin að skilgreina mælanlegar kröfur frekar en að tilgreina „silfursnertingu“.



Tæknileg beiðni ætti að innihalda:

Snertiefnisflokkur
Nafnsamsetning
Stærðir -tengiliða
Flutningsefni
Hnoðunar- eða lóðaaðferð
Krafa um snertiþol
Skammrásar-einkunn
Rafmagns þolmarkmið
Málþol
Kröfur um yfirborðsmeðferð-
Skoðunaraðferð
Kröfur um umbúðir
Rekjanleiki lóðar
Krafa um PPAP stig 3 þar sem við á



Hæfur MCB silfur tengiliður birgir ætti að geta tengt efnisvottorð, framleiðslulotu, verkfæraskrá og skoðunargögn við fullunna tengiliðasamsetningu.



Biðja um ókeypis DFM mat og tilboð





1. Hvaða efni er betra fyrir and-suðu MCB snerti við 6–10 kA skammhlaupsstraum-?

AgC veitir almennt sterkari and-suðuhegðun vegna þess að grafít dregur úr málmviðloðun við mikla-orkutruflun. AgNi getur einnig veitt góða-suðuafköst, en endanlegt val krefst sannprófunar á stuttum-hringrás undir tilteknum MCB arkitektúr.



2. Ætti AgC eða AgNi að vera valinn fyrir 10.000–20.000 rafmagnsskiptalotur?

Hvort tveggja getur hentað. AgNi veitir sterka leiðni-til-þolsjafnvægis, en AgC er oft talið þegar suðuviðnám hefur meiri forgang. Endanlegt val ætti að byggjast á raunverulegu álagi, ljósbogaorku og IEC 60898-1 þolprófun.



3. Hvað ætti anMCB silfur tengiliðurbirgir sjá fyrir PPAP stig 3?

PPAP Level 3 pakki inniheldur venjulega víddarniðurstöður, efnisvottun, vinnsluflæði, PFMEA, eftirlitsáætlun, MSA, geturannsóknir, frammistöðu-prófunargögn og framleiðslusýni. Staðfestu-sértækar kröfur viðskiptavina áður en þær eru sendar inn.
