Þróunarþróunin í rafhlöðuhlífariðnaðinum: Stöðugar uppfærslur á efnum, mannvirkjum og nýjum orkurafhlöðum

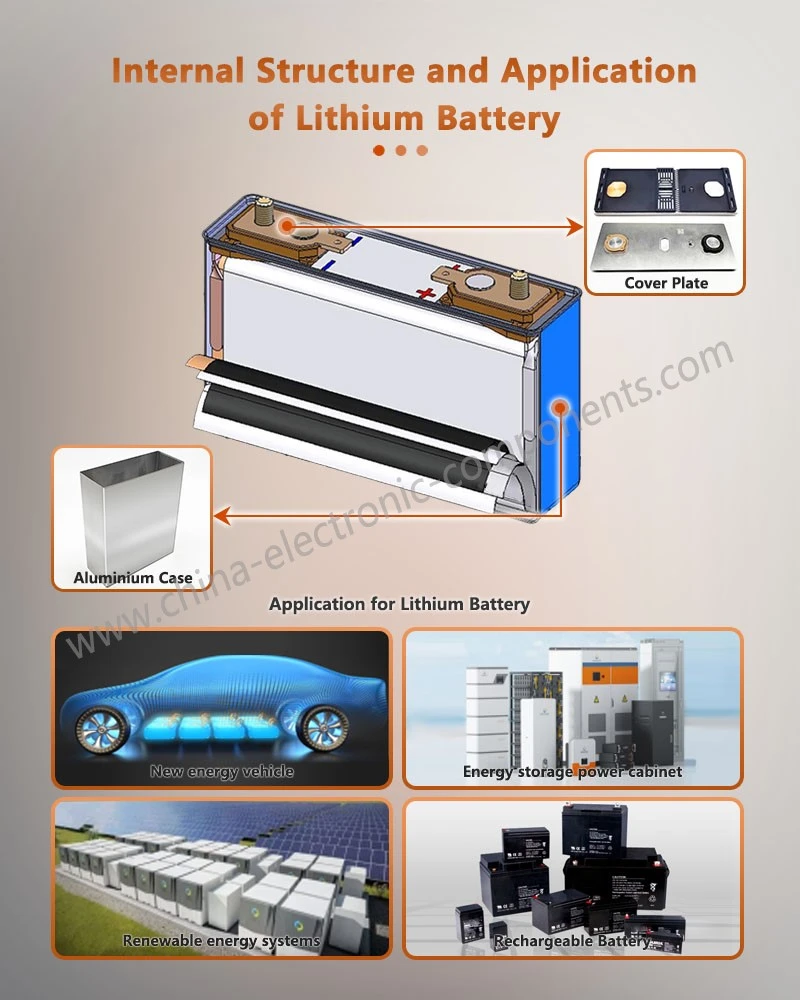

Frumuhlífin er mikilvægur byggingarhluti litíum-jónarafhlöður; það þjónar fyrst og fremst til að umvefja og vernda innri kjarnaþætti-eins og bakskaut, rafskaut, skilju og raflausn-en veitir einnig vélrænan stuðning, þéttingu og vernd, hitaflutning og innri þrýstingsstjórnun. Eftir því sem markaðir fyrir ný orkutæki, orkugeymslukerfi, rafverkfæri og létt rafknúin farartæki halda áfram að stækka, standa rafhlöðuvörur frammi fyrir sífellt strangari kröfum varðandi öryggi, orkuþéttleika, líftíma og plássnýtingu. Þar af leiðandi eru frumuhlífar að þróast úr einföldum grunnumbúðahlutum í burðarhluta sem einkennast af léttri hönnun, nákvæmni og mikilli áreiðanleika.





























































Frá verkfræðilegu sjónarhorni er frumuhlíf miklu meira en einfalt málmílát; þættir eins og efnisval, veggþykktarstýring, mótunarnákvæmni, suðugæði og þéttingararkitektúr hafa veruleg áhrif á heildarafköst rafhlöðunnar. Þetta á sérstaklega við um-afkastagetu og orkugeymslurafhlöður, þar sem frumumál eru að aukast og hitinn sem myndast við innri efnahvörf-ásamt rúmmálsbreytingum við hleðslu- og afhleðslulotur-verður meira áberandi. Þess vegna verður hlífin að halda jafnvægi á styrkleika, tæringarþol, hitaleiðni og langtímaþéttingarstöðugleika.

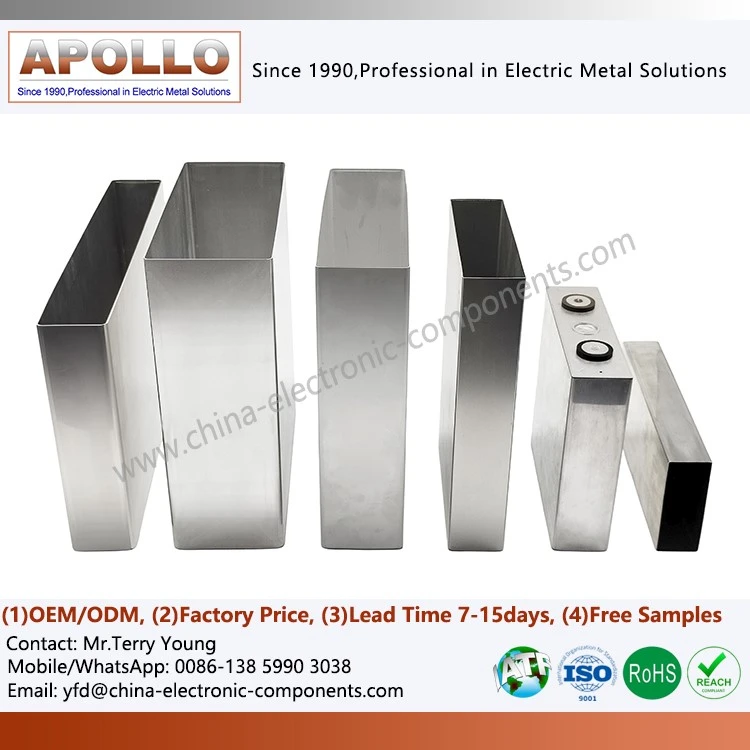

Núverandi frumuumbúðatækni fellur almennt í þrjá flokka: sívalur, prismatísk og poki. Sívalar frumur nota venjulega stál- eða álhlífar, bjóða upp á staðlaðar forskriftir, þroskað sjálfvirkt framleiðsluferli og öflugan vélrænan styrk. Prismatískar frumur nota aðallega álfelgur; Regluleg lögun þeirra gerir mikla plássnýtingu og auðveldar hönnun með mikilli-getu. Pokasellur eru hjúpaðar í ál-samsettar filmur, sem bjóða upp á kosti eins og léttari þyngd, sveigjanlega lögun og meiri orkuþéttleika, þó að þær geri meiri kröfur um ytri vélrænni vernd og pökkunarferli.

















































































Eftir því sem rafhlöðuefnafræði eins og litíum járnfosfat (LFP) hefur breiðst út í nýjum orkutækjum og orkugeymslu, hefur úrval hlífðarvara sem þróaðar eru fyrir þessi fjölbreyttu kerfi einnig stækkað. Til dæmis þurfa LFP rafhlöðupakkar byggingarhluta sem bjóða upp á stöðugan vélrænan stuðning og umhverfisþol; ennfremur krefjast breytileika í stærð frumu, getu og uppsetningarstillingum sérstakar aðferðir við staðbundna hönnun og samtengingaraðferðir. Þar af leiðandi er hönnun frumuhlíf að breytast frá því að passa aðeins stærð frumu í átt að heildrænni nálgun sem samþættir samlegðaráhrif á kerfi rafhlöðukerfisins.

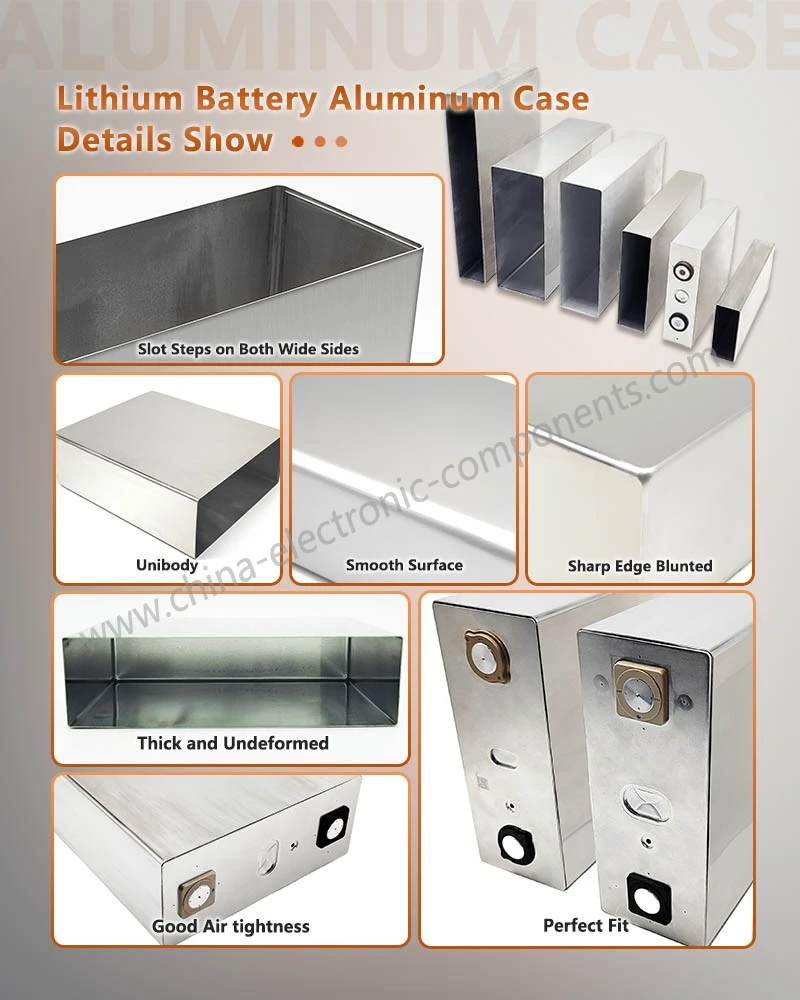

Varðandi efni eru ál og álblöndur lykilefni fyrir hlífar rafhlöður og orkugeymsla. Álefni bjóða upp á lágan þéttleika, góða hitaleiðni, sterka tæringarþol og auðvelda vinnslu, sem gerir kleift að draga úr heildarþyngd rafhlöðukerfa en uppfylla kröfur um styrkleika burðarvirkis. Fyrir orkugeymsluforrit-eins og álhylki fyrir Powerwall litíum rafhlöðupakka-verður húsið að mæta langtíma-notkunarumhverfi, vélrænni vernd og varmastjórnunarþörfum; aftur á móti setja dráttarafhlöður fyrir bíla þyngdarstjórnun, víddarnákvæmni og massa-samkvæmni í forgang.



Áframhaldandi eftirspurn eftir léttvægi í nýjum orkutækjum knýr þróun rafhlöðuhúsa úr áli. Fyrir rafhlöðuhylki í bifreiðum verða efnin ekki aðeins að uppfylla kröfur um formhæfni heldur einnig að gera kleift að ákvarða ákjósanlegasta veggþykkt og styrkingarmannvirki byggt á stærð klefa, innri þrýstingi og uppsetningaraðferðum. Í framleiðslu eru ferli eins og stimplun, djúpteikning, stærð, klipping og suðu nátengd; víddarfrávik frá fyrstu mótunarstigum geta haft bein áhrif á síðari skref, þar með talið hlífðarplötufestingu, þéttingu og samsetningarnákvæmni.



Húsbyggingar eru verulega breytilegar eftir því hvernig rafgeymirinn er notaður. Álhylki fyrir LiFePO4 rafhlöðupakka í bílum eru venjulega stórar til að passa við undirvagnsrými ökutækis, frumufyrirkomulag og einingarbyggingu, en hulstur fyrir EV litíum rafhlöðupakka einbeita sér meira að því að móta nákvæmni fyrir stóra hlíf, stjórna aflögun suðu og áreiðanleika til lengri-tíma. Eftir því sem samþætting rafhlöðupakka í nýjum orkutækjum fleygir fram verða staðbundin tengsl milli hússins og íhluta eins og rafhlöðubakkans, hlífðarplötu, kælibúnaðar og háspennutengingarkerfa sífellt þéttari.



Á sviði pokafrumna þjónar ál-plastfilmu fyrst og fremst sem hindrunar- og þéttilag, sem er verulega frábrugðið stífum málmhlífum að uppbyggingu. Fyrir vörur eins og álhylki fyrir hleðslurafhlöður af -gerð LiFePO4, verður ytri stoðbyggingin að vernda pokafrumurnar á sama tíma og koma í veg fyrir staðbundna streitustyrk og geyma nægilegt pláss fyrir hitastjórnun og raftengingar. Þar af leiðandi byggir húsnæðishönnun fyrir pokafrumur að miklu leyti á samverkandi hönnun efna, stuðningshluta og umbúðamannvirkja.



Í atvinnubíla- og almenningssamgöngugeiranum eru rafhlöðukerfi oft með mikla afkastagetu; þættir eins og langvarandi titringur, hitasveiflur og flókið rekstrarumhverfi gera enn meiri kröfur til byggingaráreiðanleika húsnæðisins. Að hanna álhylki fyrir LiFePO4 rafhlöðupakka fyrir rafmagnsrútu krefst alhliða mats á þáttum, þar á meðal fyrirkomulagi klefa, festingu eininga, titringi ökutækis og aðgengi að viðhaldi. Í samanburði við venjulegar rafhlöðuvörur í lítilli-skala, setja stór-rafhlöðukerfi strangari kröfur varðandi víddarsamkvæmni og massa-framleiðslustöðugleika.



Lítil-orkugeymslukerfi, rafreiðhjól og varaaflgjafi skapa einnig verulega eftirspurn eftir rafhlöðuhlífum. Fyrir álhylki sem eru hönnuð fyrir 12V LiFePO4 prismatískar frumupakkningar, verður að ákvarða innra rýmið út frá fyrirkomulagi klefans á sama tíma og það tekur mið af tengiklemmum, uppsetningarmannvirkjum og ytri verndarþörfum. E-rafhlöðuhlíf fyrir rafhjól forgangsraða þyngd, titringsþoli og auðveldri uppsetningu; þar af leiðandi krefst hönnun þeirra oft jafnvægis milli léttra smíði og vélræns styrks.



Eftir því sem létt rafknúin farartæki verða sífellt rafmögnuð eru litíum-jónarafhlöður smám saman að skipta um hefðbundnar blý-sýrurafhlöður. Í þessum umskiptum verða álhylki fyrir Li-ion e-rafhlöðupakka fyrir reiðhjól ekki aðeins að uppfylla ýmsar frumuforskriftir heldur einnig að taka á hitaleiðni, vernd og samsetningarrýmiskröfum. Fyrir vélknúin- ökutæki verður hlífin einnig að koma í veg fyrir að tengingar losni eða burðarþreytu af völdum langvarandi titrings.



Í rafknúnum ökutækjum hefur rafhlöðuhlífin orðið mikilvægur byggingarhluti sem hefur áhrif á þyngdarminnkun kerfisins. Álhylki fyrir EV LiFePO4 rafhlöðupakka þurfa venjulega sérsniðna hönnun sem samþættir þætti eins og frumugetu, staðbundnar takmarkanir ökutækis og uppsetningaraðferðir. Ólíkt venjulegum neytendarafhlöðum, leggja bílarafhlöður meiri áherslu á víddarvikmörk, suðuáreiðanleika, loftþéttleika og langtíma-endingu.



Fyrir forrit sem koma í stað hefðbundinna blý-sýrurafhlöður, verður hlífðarbyggingin einnig að taka tillit til núverandi uppsetningarvíddar og viðmótsstaða. Hönnunarforgangsröðun fyrir álhylki í þessum skiptiforritum felur í sér víddarsamhæfni, þyngdarminnkun, uppsetningaraðferðarstillingu og innri frumufyrirkomulag, sem tryggir að nýja litíum rafhlöðukerfið passi við uppsetningarumhverfi núverandi búnaðar.

















































































Fyrir utan rafhlöður eru álhlífar einnig notaðar fyrir ákveðnar litíumrafhlöður og vörur með sérhæfðum efnakerfum. Til dæmis, álhylki fyrir aðal LiFeS2 rafhlöður krefjast efnis og umbúða sem eru sérsniðin að sérstakri rafhlöðuefnafræði, innri þrýstingi og geymsluumhverfi. Þar sem mismunandi rafhlöðukerfi eru mismunandi hvað varðar hitastig, innri viðbragðseiginleika og öryggiskröfur, er ekki hægt að beita stöðluðu hlífðarhönnun yfir alla línuna.



Í rafeindageiranum færist áherslan í átt að smæðun, fagurfræðilegu samræmi og nákvæmni í vídd. Fyrir sérstakar vörur eins og álskeljar fyrir Samsung Li-jónarafhlöður, þarf hlífin ekki aðeins að veita frumuvörn heldur einnig mæta burðarhönnunarþvingunum og kröfur um samsetningarnákvæmni innan takmarkaðs rýmis. Þar sem rafeindatækni fyrir neytendur þróast í átt að þynnri og léttari hönnun, halda framleiðslukröfur fyrir rafhlöðuhlífar-sérstaklega varðandi þunna-veggmyndun, víddarvik og yfirborðsgæði- áfram að aukast.



Hvað varðar framleiðsluferla, felur framleiðsla frumuhylkja venjulega í sér mörg stig: efniseyðingu, stimplun eða djúpteikningu, stærð, klippingu, hreinsun, suðu og skoðanir á mál og þéttingu. Fyrir djúpt-dregin mannvirki hefur lenging og mótun efnis bein áhrif á líkurnar á sprungum, hrukkum eða staðbundinni þynningu á veggjum. Framleiðsla krefst einnig nákvæmrar stjórnunar á úthreinsun deyja, stimplunarhraða og smurskilyrða til að tryggja stöðugar mótunarniðurstöður.



Stór rafhlöðuhlíf úr áli eru sérstaklega viðkvæm fyrir suðuferlum. Að tengja hlífina við hlífðarplötuna krefst venjulega leysisuðu, núningshræru suðu eða aðra viðeigandi tækni. Suðuferlið verður að tryggja samskeyti styrkleika á sama tíma og stjórna aflögun af völdum hitainntaks og lágmarka galla eins og grop, skort á samruna og sprungur. Fyrir rafhlöðuvörur sem krefjast langtíma loftþéttingarþéttingar þarf að sannreyna gæði suðu með loftþéttleikaprófun.



Málnákvæmni er annar mikilvægur mælikvarði í fjöldaframleiðslu frumuhylkja. Frávik í lengd, breidd, hæð, veggþykkt eða mál helstu festingarpunkta hafa bein áhrif á samsetningu frumna, stöflun eininga og plássnýtingu innan rafhlöðupakkans. Þar af leiðandi byggir fjöldaframleiðsla á aðferðum eins og sérhæfðum mælum, hnitamælavélum (CMM) og -línuskoðun til að stjórna mikilvægum stærðum, ásamt vinnslugetugreiningu til að bera kennsl á stöðugleikaáhættu.



Lokunarafköst eru einnig lykilmatsviðmiðun fyrir hönnun frumuhlífar. Raflausnir eru mjög viðkvæmir fyrir raka; jafnvel örfáar lekaleiðir í hlífinni geta leitt til skerðingar á frammistöðu eða öryggishættu. Þess vegna krefst samskeytissvæðis milli hlífarinnar og hlífðarplötunnar strangrar stjórnunar varðandi efni, suðutækni, þéttingarmannvirki og skoðunaraðferðir. Fyrir háa-afkastagetu rafhlöður og orkugeymslurafhlöður verður einnig að meta áreiðanleika þéttingar við aðstæður eins og langtíma hitauppstreymi, þrýstingssveiflur og vélrænan titring.



Þróun frumuhlífariðnaðarins er einnig nátengd framförum í uppbyggingu rafhlöðusamþættingartækni. Með hægfara framþróun mjög samþættrar rafhlöðutækni eins og CTP (Cell-to-Pack) og CTC (Cell-to-Chassis), er verið að straumlínulaga hefðbundna stigveldisskipan milli frumna og rafhlöðupakka. Þar af leiðandi verður hlífin að þróast út fyrir aðeins umhjúpun til að gegna virku hlutverki í burðargetu burðarvirki-, hitastjórnun og fínstillingu staðbundinnar skipulags. Þessi breyting felur í sér að framtíðarhönnun frumuhylkja mun forgangsraða samvirkni milli byggingarhluta og rafhlöðukerfisins, frekar en að einblína eingöngu á framleiðslu skilvirkni hlífarinnar sjálfrar.



Orkugeymslumarkaðurinn setur kröfur um hlífðarklefa sem eru aðrar en fyrir rafhlöður fyrir farþegabifreiðar. Orkugeymslukerfi starfa venjulega yfir langan tíma; þess vegna verða hlífar að forgangsraða við langtíma-tæringarþol, víddarstöðugleika, hitastjórnun og samkvæmni í lotu. Þar sem orkugeymslurafhlöður með mikla-getu aukast bæði í stærð og afkastagetu, verða hlífar að þola meira vélrænt álag á sama tíma og þær mæta fyrirferðarlítið skipulag sem er að finna í rafhlöðuklösum.



Á heildina litið eru frumuhlífar að þróast úr einföldum hjúpunarhlutum í nákvæma burðarhluta sem samþætta burðarvirki, vernd, hitaleiðni og kerfis-aðgerðir. Framtíðarsamkeppni iðnaðarins mun snúast um efnisnýtingu, mótunarnákvæmni, suðugæði, sjálfvirknistig, létta hönnun og áreiðanleikastaðfestingargetu. Áframhaldandi stækkun forritamarkaða-þar á meðal nýrra orkutækja, orkugeymslukerfis, rafknúinna tvíhjóla-og rafeindatækja til neytenda- mun ýta enn frekar undir þróunina í átt að fjölbreyttum forskriftum og sérsniðnum í hönnun frumuhlífa.

















































































Fyrir verkfræðikaup, val áEV Battery Pouch Cell álhylkiframboðslausn ætti að fela í sér ítarlegt mat á efnisflokkum, víddarvikmörkum, mótunarferlum, suðuaðferðum, sannprófun á loftþéttleika og samkvæmni lotunnar. Ennfremur ætti að ákvarða viðeigandi hlífðarbyggingu og framleiðsluferli á grundvelli sérstakrar frumuefnafræði og notkunarumhverfis.
