Notkun og verkfræði Tæknileg grundvallaratriði hita-Skreppanlegt efni til að vernda riðlaeinangrun í tengivirkjum

Eftir því sem rafbúnaður aðveitustöðvar þróast í átt að hærri spennu, stærri afköstum og fyrirferðarmeiri hönnun, hefur einangrunarvörn á straumstöngum, tengipunktum og öðrum óvarnum leiðara vakið vaxandi athygli. Í raunverulegu rekstrarumhverfi geta þættir eins og raki, þétting, saltúði, iðnaðarmengun, ísuppsöfnun og ágangur smádýra komið í veg fyrir þol rafmagnsleysis og einangrunaryfirborða, og þar með aukið hættuna á mengun yfirfalls, yfirborðslosunar, fasa-til-skammhlaups búnaðar og skammhlaupa í fasa. Fyrir tengivirki með langan endingartíma og rofabúnað með takmörkuðu plássi er algeng tæknileg nálgun til að bæta rekstrarumhverfi búnaðarins að beita hita-hrinkanlegum efnum-sem bjóða upp á stöðugan einangrunarafköst-til að vernda óvarða leiðara.





























































Hita-minnanleg einangrunarefni eru fjölliður sem einkennast af lögunareiginleikum-minni. Meðan á framleiðslu stendur er innri sameindabygging þeirra venjulega breytt með geislun eða efnafræðilegum víxltengingum, sem gerir efnið kleift að halda ákveðnum stærðum eftir stækkun, harðnun og kælingu. Þegar það er síðan útsett fyrir hita við tiltekið hitastig kallar innri kross-tengda uppbyggingin af sér endurheimtaráhrif, sem veldur því að efnið minnkar aftur í upprunalegu stærðina. Með því að nýta þennan eiginleika er hægt að setja hita-slöngur eða límband á straumstangir, leiðara og tengipunkta; stýrð upphitun veldur því að efnið myndar þétt passandi einangrunarlag yfir verndaða íhlutinn.



Í aðveitustöðvum er aðalhlutverk varma-hreppanlegra efna ekki að breyta leiðni rafstöngarinnar sjálfrar, heldur að koma á samfelldu einangrandi hlífðarlag utan um leiðarann. Það fer eftir uppsetningu búnaðar og uppsetningaraðstæðum, ýmsar gerðir kunna að vera notaðar, svo sem hita-hrinkanlegar samskeyti, hita-minnanlegt einangrunarband, einangrunarhlífar og skrið-uppbyggingu. Fyrir beina hluta af óvarnum rásarstöngum bjóða slönguvörur uppbyggingarheilleika og snyrtilegt útlit; fyrir rúllur sem eru þegar uppsettar og erfitt að taka í sundur, gerir hita-hrinkanlegt borði kleift að-einangrunarmeðhöndlun á staðnum með umbúðum; og fyrir samskeyti, horn og óreglulega löguð tengisvæði, verður að velja viðeigandi verndaraðferðir miðað við sérstaka burðarvirki.



Frá sjónarhóli rafhönnunar dregur notkun á hita-hrinkanlegum efnum úr áhættunni sem fylgir því að útsetta leiðara beint fyrir ytra umhverfi. Til dæmis, innan rofaskápa, dregur einangrun rúllustanganna úr líkum á beinni snertingu milli leiðara og aðskotahluta. Í þéttum búnaði getur rétt einangrunarvörn auðveldað hagræðingu rafmagnsbilanna. Hins vegar jafngildir notkun einangrunarhlífar ekki einfaldlega ótakmarkaðri minnkun á fasa-til-fasabili; Raunveruleg hönnun krefst alhliða sannprófunar sem byggir á spennustigum kerfisins, eiginleika einangrunarefnis, skriðfjarlægð, mengunarstigum og viðeigandi stöðlum.

















































































Þegar hitasamdráttarefni- eru sameinuð með koparstöngum verður að hafa í huga þætti eins og yfirborðsástand leiðara og kröfur um hitauppstreymi. Þó koparstraumar bjóða upp á framúrskarandi raf- og hitaleiðni, eru yfirborð þeirra næm fyrir oxun eða tæringu þegar þau verða fyrir raka, saltúða eða ætandi lofttegundum í langan tíma. Fyrir sérsniðnar koparsamtengingar með hita-slöngur sem ætlaðar eru til langtíma-notkunar utandyra, ætti að huga sérstaklega að viðloðuninni á milli einangrunar og koparleiðara, heilleika enda-þéttingar og stöðugleika viðmóts eftir langvarandi hitauppstreymi.



Lykilhlutverk einangrunar á rúllum er að draga úr áhrifum umhverfisþátta á rafbúnað. Á strandsvæðum hefur salt í lofti tilhneigingu til að safnast fyrir á einangrunarflötum og nálægt leiðum, sem skapar leiðandi mengunarlag; á iðnaðarsvæðum geta súr eða basísk lofttegund og svifryk flýtt fyrir tæringu á yfirborði málms. Langvarandi útsetning leiðara getur leitt til uppsöfnunar mengunarefna, sem hugsanlega myndar staðbundnar leiðandi leiðir. Þar af leiðandi krefjast þess að forrit sem nota hita-minna einangrun á koparskinnum krefjast yfirvegaðs íhugunar á rafeinangrun, umhverfisviðnámi og vélrænni stöðugleika til lengri tíma.



Einnig er hægt að nota hita-hreppandi efni á aðveitustöðvum sem eru viðkvæm fyrir þéttingu. Þétting getur myndast á yfirborði leiðara og einangrunarhluta þegar raki er mikill og hitastig búnaðar sveiflast. Vatnsfilman sem myndast breytir verulega rafsviðsdreifingu og lekaleiðum yfir einangrunaryfirborðið og skapar aðstæður sem-sérstaklega í menguðu umhverfi-geta valdið yfirborðslosun. Þó að stöðugt hita-minnkandi einangrunarlag dragi úr beinni snertingu við raka við óvarða leiðara, krefst umhverfi með mikilli-raka samt kerfisbundnum eftirlitsráðstöfunum, þ.



Fyrir útibúnað getur íssöfnun einnig breytt rafeiginleikum einangrunarbyggingarinnar. Sameinuð áhrif íslaga, bræðsluvatnsfilma og mengunarefna geta breytt áhrifaríkri skriðbraut yfir yfirborð einangrunarefnisins. Þess vegna, fyrir búnað sem krefst aukinnar yfirborðs einangrunarvörn, er hægt að nota blöndu af hita-hreppandi efnum og hjálpareinangrunarmannvirkjum til að bæta rekstraráreiðanleika. Þegar þú notar hita-minnishylki-einangruð koparstangir, verður að sannreyna veðurþol efnisins, UV-viðnám og lágt-hitastig út frá uppsetningarumhverfinu; Ekki ætti að dæma eingöngu á grundvelli einangrunargagna sem eiga við um notkunaraðstæður innandyra.



Hönnun hita-minniseinangrunarlagsins verður einnig að taka tillit til rekstrarhita samstæðunnar. Rútur mynda Joule-hita þegar þeir bera nafnstraum og hitastigshækkunin sem af því hlýst veltur á þáttum eins og þversniðsflatarmáli leiðarans, viðnám efnis, umhverfishita og hitaleiðni.



Að bæta við einangrunarlagi breytir hitaskiptaleið búnaðarins; þess vegna er ekki hægt að gera ráð fyrir því að "þekja með einangrunarefni muni óhjákvæmilega draga úr hitaleiðni" eða "hafa engin áhrif á hækkun hitastigs." Í raunverulegu verkfræðistarfi ætti sannprófun að fara fram með hitauppstreymi, hitahækkunarprófum eða-hitamælingum á staðnum. Fyrir nýja raforkutengingarmannvirki-eins og flatar rafhlöður úr kopar með hita-snýrpunarrörum- þarf að huga sérstaklega að hitauppstreymi sem stafar af stöðugri-straumsnotkun, hringlaga hleðslu og tíðri hleðslu og afhleðslu.

















































































Elda-afköst hita-minnkandi efna er annar mikilvægur þáttur í vali á íhlutum rafmagnsbúnaðar. Ef rafeinangrunarefni verða fyrir staðbundinni ofhitnun, ljósbogamyndun eða öðrum hitagjöfum, hafa brunaeiginleikar þeirra bein áhrif á hugsanlega útbreiðslu bilunar í búnaði. Þar af leiðandi, þegar notaðar eru mannvirki eins og flöt kopar ferhyrndur rúllustangir með PVC hita-slöngur í raforkubúnaði, er nauðsynlegt að sannreyna loga-einangrunarlagsins, hitaþolssvið og samræmi við sérstakar brunaöryggiskröfur búnaðarins. Fyrir lokuð rofabúnað þarf einnig að huga vel að viðbótarþáttum eins og reykmyndun, dropi við bruna og langtíma hitaöldrun.



Öldrunarþol efnis ákvarðar einnig raunverulegan endingartíma einangrunarvarnarkerfisins. Eftir langvarandi útsetningu fyrir samsettum áhrifum hitastigs, rafsviða, UV-geislunar, raka og vélrænnar álags geta hita-hreppt efni orðið fyrir harðnandi, sprungum, litabreytingum, minnkandi rýrnunarafköstum eða rýrnun á yfirborði. Þess vegna ættu valviðmið ekki eingöngu að einblína á upphaflegan rafstyrk heldur verða einnig að taka tillit til breytinga á afköstum sem stafa af -langtíma hitaöldrun, rakaöldrun, umhverfisöldrun og raföldrun. Fyrir koparrennur með hita-minnkunareinangrun sem ætlað er til langtíma-notkunar ætti að koma á viðeigandi efnisprófunarreglum og viðhaldsáætlanir byggðar á væntanlegum endingartíma búnaðarins.



Gæði uppsetningar -hitasamdráttarefnisins hafa einnig bein áhrif á endanlega afköst einangrunarkerfisins. Of lágt hitunarhitastig getur leitt til ófullnægjandi rýrnunar efnis, sem skapar staðbundin bil á milli leiðarans og einangrunarlagsins; öfugt getur of hátt hitastig valdið ofhitnun yfirborðs, staðbundnum skemmdum eða jafnvel breytingum á eiginleikum efnisins. Þess vegna, meðan á uppsetningu stendur, verður hitastig hitagjafans, hitunarfjarlægð og hreyfihraða að vera stjórnað í samræmi við efnislýsingar til að tryggja jafnt rýrnunarferli í gegn.



Sérstaklega þarf að huga að endum og hornum við uppsetningu hita-slöngunnar. Þó að það sé tiltölulega auðvelt að ná samræmdri rýrnun á beinum hlutum, eru svæði eins og beygjur á rúllustangir, boltaðar tengingar og óreglulegar rúmfræði viðkvæmt fyrir því að efni riðist saman eða rýrni ófullnægjandi. Óviðeigandi meðhöndlun endanna getur gert raka og aðskotaefnum kleift að komast í gegnum brún einangrunarlagsins, sem skapar-langtíma rekstraráhættu. Þar af leiðandi verða endaþéttingar, einangrunarbreytingar og vélrænni festingaraðferðir að vera skýrt skilgreindar í uppsetningaráætluninni.



Samskeyti eru mikilvæg svæði fyrir einangrunarvörn. Vegna þess að þessir samskeyti auðvelda bæði vélræna tengingu og straumflutning, eru þeir oft með bolta, skífur og snertiskil, sem leiðir til flóknari uppbyggingar en beinir samskeyti. Þegar samskeyti eru þakin hita-hreppandi efnum verður að gæta þess að koma í veg fyrir að þéttleiki tengisins, snertiþol eða aðgengi að viðhaldi verði í framtíðinni skert. Fyrir tengingar sem krefjast reglubundinnar sundurtöku er æskilegt að viðhalda einangrunarvörn en að fullþétta og festa allt svæðið.



Fyrir rafmagnstengivörur hefur leiðarefnið og yfirborðsmeðferðin einnig áhrif á hæfi hita-hvarfavarnarkerfisins. Til dæmis, á meðan hreinar, solid koparstraumar bjóða upp á framúrskarandi leiðni, hefur oxunarástand, hreinleiki og grófleiki koparyfirborðsins áhrif á hversu vel einangrunarefnið festist. Ef leiðarinn er með yfirborðsmeðhöndlun eins og tini eða nikkelhúðun, verður að sannreyna samhæfni milli málmhúðarinnar og hita-hreppandi efnisins og meta hættuna á aflögun tengis í kjölfar hitauppstreymis.



Í nýjum orkuorkukerfum hefur notkun hita-einangraðra straumeinangraðra strauma stækkað umfram hefðbundnar aðveitustöðvar til að fela í sér rafknúin farartæki, orkugeymslukerfi, hleðslumannvirki og rafeindatækni. Nýr orkubúnaður einkennist af miklum straumum, miklum aflþéttleika og þéttri hönnun; þar af leiðandi verða leiðandi tengi ekki aðeins að uppfylla-straumkröfur heldur einnig að taka á einangrun, forvarnir gegn skammhlaupi, vélrænni uppsetningu og plássnýtingu. Þess vegna bjóða leiðara-einangrunarsamstæður-eins og koparskinnar með tini-húðuðum hita-hrímrörum- upp á frábæra aðlögunarhæfni fyrir raftengingarhönnun í nýjum orkunotkun.



Í rafknúnum ökutækjum og orkugeymslukerfum verða rúllur venjulega að auðvelda orkuflutning milli rafhlöðu, þétta, invertara og annarra háspennuíhluta innan lokuðu rýmis. Samanborið við beina koparstrauma, draga þær sem eru með einangrandi hita-samdráttarlagi úr hættu á slysni á snertingu milli leiðara eða milli leiðara og málmhúsa, en gera jafnframt ráð fyrir skipulagðri uppsetningu sem er sérsniðin að innra rými búnaðarins. Þegar notast er við koparstrautatengi með einangruðum hita-hreppunarslöngum verður verkfræðileg hönnun að meta ítarlega þætti eins og uppbygging stöðvarinnar, stefnu uppsetningar, lágmarks beygjuradíus og einangrunarúthreinsun.



Í háspennu rafkerfum nýrra orkutækja mynda rúllustangir oft þéttar tengingar við íhluti eins og filmuþétta, tengibúnað, öryggi og rafhlöðueiningar. Þessi kerfi setja strangar kröfur varðandi rafmagnsúthreinsun, spennuþol og hitastjórnun; þar af leiðandi getur val á einangrunarlagi ekki byggst eingöngu á útliti eða reynslu af hefðbundnum-lágspennunotkun. Færibreytur eins og rafstyrkur efnis, rekstrarhitastig, logavarnarþol, efnaþol og langtíma rafstöðugleiki verða allir að vera innlimaðir í verkfræðilega staðfestingarferlið.



Frá sjónarhóli viðhalds dregur hita-einangrunarvörn úr líkum á ytri mengun sem hefur áhrif á óvarða leiðara, en hún útilokar ekki þörfina fyrir búnaðarskoðanir. Starfsfólk í rekstri og viðhaldi verður samt að skoða einangrunaryfirborðið reglulega með tilliti til frávika eins og sprungna, öldrunar, litabreytinga, bólgnaða, fjarlægingar eða aflögunar á brúnum. Fyrir samstæður sem verða fyrir stuttum-straumum, ofhleðslu eða alvarlegu hitalosi, ætti að huga sérstaklega að því að athuga hvort hitaskemmdir séu undir einangrunarlaginu og á tengipunktum leiðara.



Skriðfjarlægð og rafmagnsbil eru tvö aðskilin hugtök sem verða að vera greinilega aðgreind þegar hita-minnkandi efni eru notuð. Rafmagnsúthreinsun vísar til stystu vegalengdarinnar í gegnum loftið milli leiðara við mismunandi möguleika, en skriðfjarlægð er stysta leiðin meðfram yfirborði einangrunarefnisins.



Þó að hita-minnki efni breyti váhrifastöðu leiðarans og yfirborðsbyggingu einangrunar, þá fer raunveruleg einangrunarframmistaða þeirra eftir efnisþykkt, yfirborðsástandi, mengunarstigi og burðarvirki. Fyrir háspennubúnað getur það að auka þykkt hita-samdráttarlagsins ekki komið í stað alhliða einangrunarsamhæfingarhönnunar. Við val á hita-hrinkhæfum efnum fyrir sérhæft umhverfi þarf að taka tillit til umhverfisflokkunar.



Til dæmis þarf búnaður á strandsvæðum að einbeita sér að saltúða og heitum-rættum; iðnaðarsvæði krefjast þess að huga að ætandi lofttegundum; köld svæði krefjast lágs-sveigjanleika í hitastigi og hita-rýrnunar; og útibúnaður krefst mótstöðu gegn útfjólubláu geislun og langtímaveðrun.- Samsetningar og mannvirki í einangrunarefni ættu að vera sniðin að sérstökum rekstrarskilyrðum hvers notkunarsviðs.



Þar sem þróunin í átt að smæðingu og háum aflþéttleika í rafbúnaði heldur áfram, mun gildi hita-srýrnandi einangrunarvarna ná lengra en hefðbundin endurnýjun aðveitustöðvar inn í geira eins og ný orkutæki, orkugeymslu, rafeindatækni, flutninga á járnbrautum og orkudreifingu í iðnaði. Framtíðartækni með hita-hrinkanlegri einangrun mun leggja meiri áherslu á hitastig, logavarnarþol, ljósbogaþol, umhverfisstöðugleika og sjálfvirka uppsetningarferla, en þróast frá einfaldri einangrunarvörn í átt að samþættri hönnun sem sameinar rafleiðni, einangrun, vélrænni festingu og kerfissamþættingu.

















































































Á heildina litið bjóða hita-hrinkanleg efni sveigjanlega einangrunarlausn fyrir beina rúllur og rafmagnstengipunkta. Verkfræðilegt gildi þeirra felst fyrst og fremst í því að draga úr rafmagnsáhættu sem tengist umhverfismengun, snertingu við smádýr, þéttingu og snertingu fyrir slysni, á sama tíma og það veitir meiri hönnunarsveigjanleika fyrir einangrunarmannvirki samnings rafbúnaðar. Efnisval ætti að byggjast á kerfisspennu, vinnsluhitastigi, straumflutningsgetu-, einangrunarflokki, umhverfisaðstæðum og viðhaldskröfum; Langtíma rekstraráreiðanleiki verður að vera tryggður með staðlaðri uppsetningu og nauðsynlegri sannprófun á raf- og hitauppstreymi.

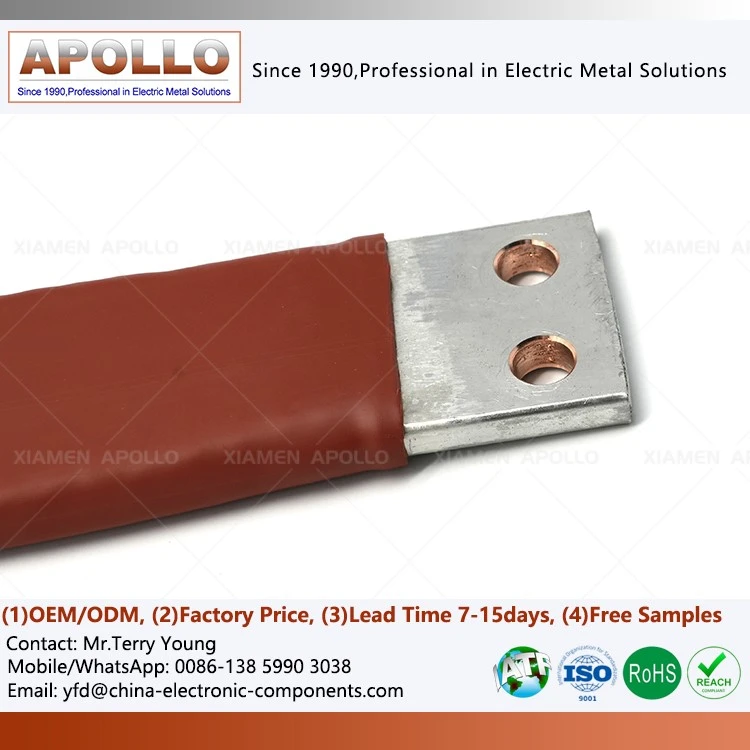

Fyrir raftengingarverkefni sem krefjast samtímis samræmis við staðla fyrir rafleiðni, einangrun, víddarpassingu og fjöldaframleiðslu, ætti verkfræðiinnkaupastigið að forgangsraða sannprófun koparforskrifta, yfirborðsmeðferðar,Koparstöng með hitasamdráttarrör einangrunefniseiginleikar, einangrunarþykkt og flugstöðvarstillingar, ásamt frumgerðaprófun við raunverulegar rekstrarskilyrði.
